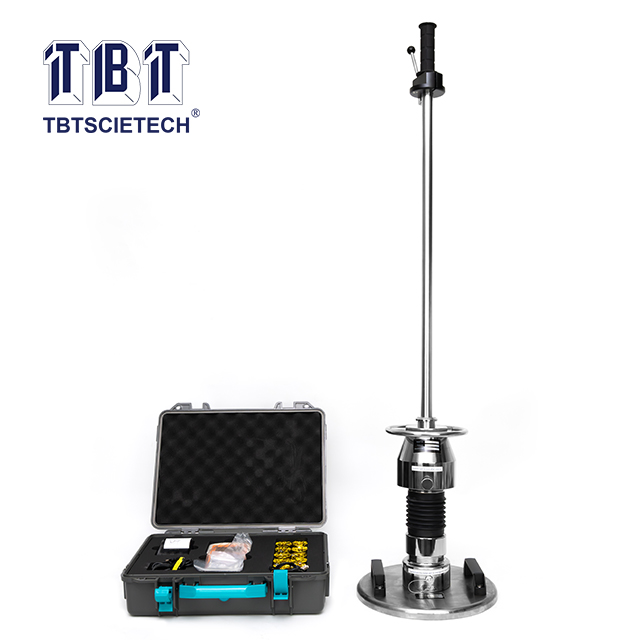

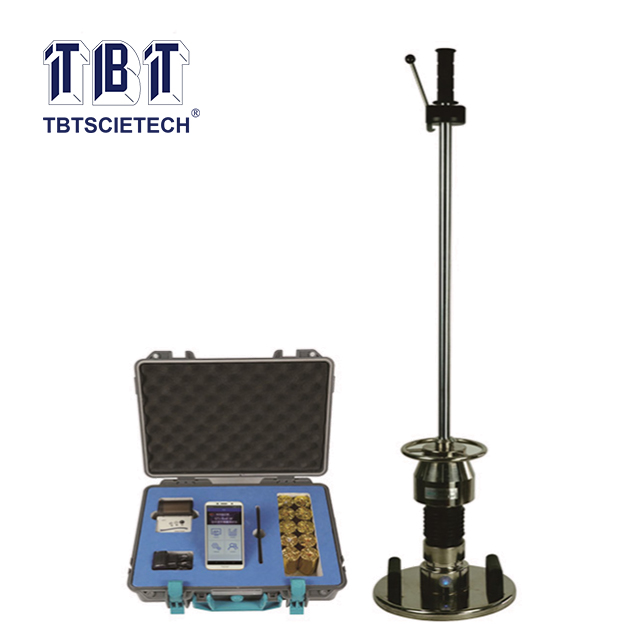

مقياس انحراف الوزن الخفيف (LWD)

مقياس انحراف الوزن الخفيف لسلسلة TBTLWD هو أدوات غير مدمرة (NDT) ، وتسمى أيضًا كاختبار معامل التشوه الديناميكي (مقياس انحراف مطرقة إسقاط اليدين) ، يتم استخدامه لتحديد سعة الانحراف للدراسة الفرعية تحت الحمل الديناميكي ، وبالتالي تقييم قدرة التحمل والتشوه في الدرجة الفرعية.

نموذج:
تبتلود-1G/1GW
المنتج العلامة التجارية:
TBTSCIETECH

توافر الحالة:



رسالتك

مقدمة

يعد مقياس انحراف الوزن الخفيف لسلسلة TBTLWD عبارة عن أدوات غير مدمرة (NDT) ، والتي تسمى أيضًا كاختبار معامل التشوه الديناميكي (مقياس انحراف مطرقة الإسقاط اليدوي) ، يتم استخدامه لتحديد سعة الانحراف للدراسة الفرعية تحت الحمل الديناميكي ، وبالتالي تقييم القدرة على التحمل والترجمة للدراسة الفرعية. ينطبق على مراقبة وتفتيش جودة بناء الأساس للسكك الحديدية والطرق السريعة والمطارات وحركة المرور الحضرية والموانئ والمحطات والمباني الصناعية والمدنية التي تخضع لأحمال ديناميكية.

إنه مناسب بشكل خاص للكشف عن الأقسام الضيقة من الموقع ، مثل انتقال الطرق والجسور (culverts) واكتشاف الكتفين ، وكلا قاعدة الخط وما إلى ذلك. يمكن أن يقيس بسرعة قيمة معامل التشوه الديناميكي.

الإشارة المعيار

ASTM E2835-11

سمات

1. يتم استخدام أجهزة الاستشعار المستوردة وبعض المكونات لدقة الاختبار العالية ؛

2. استخدم Terminal Smart للتحكم في الاختبار ، والذي يدرك جمع البيانات اللاسلكية (TBTLWD-1GW فقط) ؛

3. سهل التشغيل ، اختبار سريع الذي يجعل اختبار نقطة واحدة يستهلك 35 ثانية ؛

4. يتم حساب قيمة EVD تلقائيًا ويتم عرض المنحنى ، وهو دقيق وبديهية ؛

5. الوحدة الرئيسية المحمولة مع طباعة Bluetooth الصغيرة ، الطباعة المباشرة في الموقع لضمان نتائج اختبار دقيقة وموضوعية ؛

6. واجهة نقل USB ، من السهل الاتصال بالكمبيوتر ؛

7. يحاكي هذه الأداة تأثير القطار على الدرجة الفرعية عند القيادة بسرعة عالية ؛

8. مقارنة باختبار الحمل الثابت ، يمكن أن يعكس الإجهاد الفعلي للتربة الفرعية.

المواصفات الفنية

نطاق الاستخدام	نوع التربة	أنواع مختلفة من الحشو المختلط من التربة والأرض والصخور بحجم جسيم لا يزيد عن 1/4 من قطر لوحة الحمل
	يتراوح	10mpa≤vd≤225mpa
	عمق	0 ~ 500mm
	بيئة العمل	درجة الحرارة: -10 ℃ ~ 40 ℃	الرطوبة: <90 ٪ RH
جهاز الحصول على البيانات	إضافة طريقة التحميل	مع مستشعر الجيوفون 1pc الوزن: 15 كجم ، بما في ذلك مطرقة 10 كجم انخفاض قيمة انخفاض الوزن: 700 ± 20mm التأثير الأقصى: 7.07kn مدة التأثير: 18 ± 1ms
	لوحة التحميل	الوزن: 15 كجم قطر: 300mm سمك: 20mm
جهد يليه الوحدة الرئيسية	نطاق الانحراف	0.10mm ~ 2.00mm
	سعة	2000 مجموعة من البيانات (TBTLWD-1G) ارجع إلى تكوين الهاتف الخلوي ، عادةً مع تخزين 10G (TBTLWD-1GW)
	حجم الشاشة	3inches (TBTLWD-1G) / 5 بوصة (TBTLWD-1GW)
	مزود الطاقة	li-battery من أكثر من 18 ساعة (tbtlwd-1g) وفقا لبطارية الهاتف الخلوي (TBTLWD-1GW)
	عرض	عرض الشاشة (الإنجليزية)-TBTLWD-1G تطبيق الهاتف الخلوي (اللغة الإنجليزية)-TBTLWD-1GW
	نقل البيانات	نقل الكابلات (TBTLWD-1G) بيانات نقل WiFi (TBTLWD-1GW)
طابعة	اتصال	بلوتوث
طَرد	قضية حمل	مادة داخل الحالة: البلاستيك الهندسي القياس: حوالي 420 × 140 × 335 مم الوزن: حوالي 4.5 كجم
		المواد الخارجية: حالة سبيكة الألومنيوم القياس: حوالي 1230 × 400 × 400 مم الوزن: حوالي 56 كجم

التكوين القياسي

لا.	وصف	قياسي/اختياري	كمية
1	المضيف الرئيسي	معيار	1pc
2	وحدة تحكم	معيار	1pc
3	طابعة مع ورق طباعة	معيار	1pc
4	شاحن	معيار	1pc
5	دليل التعليمات	معيار	1pc
6	قضية حمل	معيار	2pcs
