مصفوفة GPR مقابل GPR المحمول: ما هي الاختلافات؟

تتطلب مشاريع البنية التحتية الكبيرة رسم خرائط عالية الدقة تحت السطح لمنع تعطل المرافق وضمان السلامة الهيكلية. أدوات تحديد الموقع المحلية التقليدية تفشل عندما تحتاج إلى مسح أميال من الطرق السريعة أو مدارج المطارات الواسعة. يوفر الرادار المخترق للأرض أعلى دقة متاحة للطرق الجيوفيزيائية السطحية، مما يحول المناطق غير المرئية تحت الأرض إلى بيانات قابلة للتنفيذ. يؤدي اختيار المعدات الخاطئة إلى مخاطر تشغيلية شديدة. يؤدي نشر وحدة صغيرة لمشروع طريق سريع ضخم إلى خلق اختناقات معوقة. وعلى العكس من ذلك، فإن استخدام مجموعة ضخمة لموقع حضري محصور يؤدي إلى إهدار الجهد اللوجستي ومشاكل شديدة في القدرة على المناورة.

يؤدي الاختيار بين نظام مصفوفة gpr و GPR المحمول إلى تغيير تنفيذ المشروع. يعتمد هذا القرار على إمكانية الوصول إلى الموقع، وكثافة البيانات المطلوبة، وسرعة التجميع، وقدرتك على المعالجة اللاحقة المعقدة. وسوف نقوم بتفكيك الاختلاف الفني بين هذين النهجين لتحسين العمليات الميدانية.

الوجبات الرئيسية

• مقياس النشر: تم تحسين وحدات GPR المحمولة للنشر السريع، ووضع العلامات في الوقت الفعلي، والمساحات الضيقة، في حين تم تصميم أنظمة صفيف GPR للحصول على بيانات عالية السرعة وواسعة النطاق.

• تحليل البيانات وإخراجها: توفر المصفوفات بيانات كثيفة ومتعددة القنوات لنمذجة ثلاثية الأبعاد حقيقية تحت السطح؛ تعتمد الوحدات المحمولة عادةً على مخططات رادارية ثنائية الأبعاد أحادية أو مزدوجة التردد، مما يتطلب استيفاء الشبكة يدويًا للتصوير ثلاثي الأبعاد.

• سير العمل التشغيلي: تسمح الأنظمة المحمولة باتخاذ القرار الفوري في الموقع. تتطلب أنظمة المصفوفات معالجة لاحقة كبيرة بواسطة فنيين مدربين باستخدام برامج متخصصة.

• التكلفة مقابل الكفاءة: على الرغم من أن نظام مصفوفة GPR يتطلب استثمارًا أوليًا أعلى بكثير، إلا أنه يقلل بشكل كبير من ساعات العمل الميداني في المواقع الواسعة مقارنةً بأساليب عربة الدفع التقليدية.

كيفية اختيار نظام GPR المناسب لمشروعك

يتطلب تقييم معدات الرادار التي تخترق الأرض تدقيقًا صارمًا لمتطلبات المشروع قبل أن يصل أي جهاز إلى التراب. تتطلب التحقيقات تحت السطح المختلفة منهجيات مختلفة تمامًا لجمع البيانات. يركز تحديد موقع المرافق على تحديد المحاذاة الخطية المحددة وعمق الأنابيب أو الكابلات المدفونة. يتطلب فحص الرصف بيانات مستمرة وعالية الدقة لقياس سماكة الطبقة واكتشاف الفراغات تحت السطح. يتطلب رسم الخرائط الأثرية شبكات دقيقة وعالية الكثافة لتحديد الاضطرابات الدقيقة في التربة والهياكل المدفونة.

يتضمن إجراء التدقيق المناسب للموقع عدة خطوات إلزامية لضمان نشر التكنولوجيا الصحيحة:

1. تحديد الهدف الأساسي تحت السطح، مع ملاحظة العمق المتوقع وتكوين المواد.

2. قم بتقييم إجمالي مساحة المسح بالقدم المربع أو الأميال الخطية لحساب ساعات العمل المطلوبة.

3. تحديد العوائق السطحية وظروف حركة المرور وخشونة التضاريس التي قد تعيق الحركة.

4. تحديد التنسيق المطلوب للتسليم، بدءًا من علامات الحقول المادية وحتى نماذج CAD ثلاثية الأبعاد المتكاملة تمامًا.

5. قم بتقييم ظروف التربة، وابحث على وجه التحديد عن الطين عالي التوصيل أو البيئات المشبعة التي تخفف إشارات الرادار.

تملي قيود الموقع بشكل كبير اختيار المعدات. تفرض البيئة المادية قيودًا صارمة على الأجهزة التي يمكن أن تعمل ضمن مساحة المشروع. إن التدفق الكبير لحركة المرور على الطرق السريعة بين الولايات يجعل عمليات مسح المشاة البطيئة الحركة خطيرة ومعقدة من الناحية اللوجستية. تلعب خشونة التضاريس دورًا رئيسيًا. إن الأرض غير المستوية للغاية أو النباتات الكثيفة أو السدود شديدة الانحدار تقيد استخدام أنظمة سحب المركبات. تمثل البيئات الداخلية تحدياتها الخاصة. يتطلب مسح الألواح الخرسانية داخل المباني التجارية النشطة معدات مدمجة قادرة على التنقل في الممرات الضيقة والمداخل والأعمدة الهيكلية دون تعطيل العمليات اليومية.

تحدد المتطلبات القابلة للتسليم كثافة البيانات اللازمة وقدرات المعالجة. تتطلب العديد من مشاريع التنقيب المحلية ببساطة وضع علامات على الأرض. يقوم الفنيون الميدانيون بتفسير البيانات في الوقت الفعلي ووضع علامات مادية على مواقع المرافق على السطح. يتطلب تصميم البنية التحتية الحديثة في كثير من الأحيان تكاملاً شاملاً لـ CAD أو BIM ثلاثي الأبعاد. تتطلب هذه التسليمات المتقدمة مجموعات بيانات كثيفة ومرجعية جغرافية تتم معالجتها في سحب نقطية دقيقة ثلاثية الأبعاد. إن مطابقة قدرات إخراج المعدات مع التسليم النهائي يضمن نجاح المشروع.

GPR المحمول: أفضل الاستخدامات والفوائد والقيود

تمثل الأنظمة المحمولة معيار الصناعة للتحقيقات تحت السطح المحلية. تشمل هذه الفئة عربات الدفع التقليدية والأجهزة المحمولة الصغيرة. تعتمد بنية النظام عادةً على تكوينات هوائي أحادي أو مزدوج التردد. تحتوي عربات الدفع عمومًا على هوائيات تتراوح من 250 ميجا هرتز إلى 1000 ميجا هرتز. وهذا يوازن بين عمق الاختراق ودقة الهدف. تستخدم الأجهزة المحمولة الصغيرة ترددات أعلى بكثير، غالبًا ما تتراوح بين 1000 ميجاهرتز و3000 ميجاهرتز. توفر هذه الأجهزة المحمولة عالية التردد دقة استثنائية لمسح الخرسانة واكتشاف حديد التسليح. إنهم يعانون من قيود شديدة على العمق مقارنة بعربات الدفع كاملة الحجم.

تمثل خفة الحركة التشغيلية الميزة الأساسية لجهاز GPR المحمول . تسمح هذه الوحدات بالإعداد السريع. يمكنك الانتقال من مركبة النقل إلى المسح النشط في أقل من عشر دقائق. تتيح بصمتها المدمجة قدرة استثنائية على المناورة في البيئات الحضرية الضيقة والأرصفة المزدحمة والمرافق الصناعية المعقدة. يمكن لمشغل واحد نقل المعدات وتجميعها ونشرها بسهولة. لا تحتاج إلى مركبات سحب متخصصة أو أجهزة رفع ثقيلة. تجعل سرعة الحركة هذه الأنظمة المحمولة سريعة الاستجابة لطلبات تحديد المرافق في حالات الطوارئ.

تعتمد آليات عربة الدفع على عجلة التشفير التي تطلق نبضات رادارية بناءً على المسافة المقطوعة بدلاً من الوقت. وهذا يضمن جمع البيانات بشكل متسق بغض النظر عن مدى سرعة تحرك المشغل. تعمل إمكانات الترجمة الفورية على تمكين المشغلين من اتخاذ قرارات فورية في الموقع. عندما يتحرك الهوائي عبر السطح، تعرض وحدة التحكم بيانات وقت السفر في اتجاهين كمخطط راداري مستمر ثنائي الأبعاد. يقوم الفنيون المهرة بتحليل هذه الانعكاسات الزائدية بسرعة. يتطلب تقدير العمق الدقيق معايرة سرعة الموجة في الموقع. يحقق المشغلون ذلك عن طريق مطابقة أشكال القطع الزائد مع ثوابت العزل الكهربائية المعروفة أو عن طريق المعايرة مقابل هدف ذي عمق معروف. تتيح معايرة السرعة الفورية هذه للفنيين توفير قراءات دقيقة للعمق لعلامات الموقع قبل بدء الحفر.

على الرغم من تعدد استخداماتها، تمتلك الوحدات المحمولة قيودًا متأصلة عند تطبيقها على رسم خرائط واسعة النطاق. يتطلب إنشاء خرائط ثلاثية الأبعاد باستخدام وحدة محمولة أحادية القناة مسحًا شبكيًا يدويًا كثيف العمالة. يجب على المشغلين وضع خطوط الشبكة المتعامدة فعليًا ودفع العربة بدقة على طول كل مقطع. إن دفع العربة فوق أرض وعرة لمدة ثماني ساعات يؤدي إلى ضغط بدني كبير على المشغل. علاوة على ذلك، فإن هذه المنهجية تنطوي على خطر كبير يتمثل في التعرجات المكانية. إذا تجاوزت المسافة بين خطوط الشبكة حجم الهدف تحت السطح، فيمكن أن تقع المرافق أو الفراغات بسهولة بين مسارات المسح. تظل غير مكتشفة تماما. يعد الاستيفاء اليدوي للشبكة بطيئًا بطبيعته وعرضة للخطأ البشري في مناطق واسعة.

أنظمة صفيف GPR: رسم خرائط ثلاثية الأبعاد عالية السرعة للمسوحات واسعة النطاق

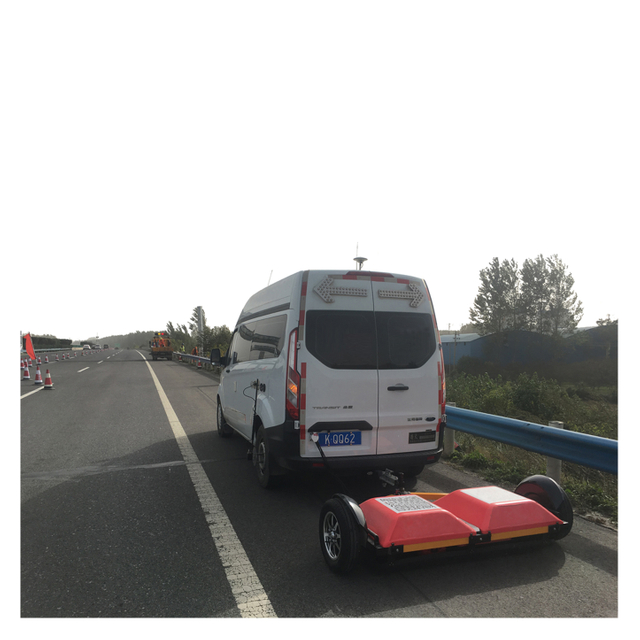

يمثل نظام مصفوفة جي بي آر قفزة هائلة في تكنولوجيا الحصول على البيانات تحت السطح. تستخدم هذه الأنظمة بنية متعددة القنوات يتم سحبها بالمركبة. بدلاً من هوائي واحد، تحتوي المصفوفة على العشرات من عناصر الهوائي المتقاربة داخل مبيت صلب واحد. غالبًا ما تستخدم هذه التكوينات تقنية الموجة المستمرة ذات التردد المتدرج (SFCW). بدلاً من إطلاق نبضة واسعة واحدة، يقوم SFCW باجتياح نطاق واسع من الترددات بشكل مستمر. ينقل المصفوفة هذه الإشارات عبر مساحة مادية واسعة. فهو يلتقط كمية هائلة من البيانات تحت السطح في وقت واحد. تعمل هذه البنية على تحويل جمع البيانات من عملية خطية إلى طريقة اكتساب واسعة وشاملة.

إن الحصول على البيانات بسرعة عالية يغير بشكل أساسي كيفية دراسة مشاريع البنية التحتية الكبيرة. يمكن نشر أنظمة المصفوفة بسرعات الطرق السريعة القياسية. تلغي هذه القدرة الحاجة إلى إغلاق الممرات على نطاق واسع، وحواجز الطرق المتدحرجة، وإجراءات التحكم في حركة المرور الكثيفة. يصبح مسح الأميال من الطرق السريعة بين الولايات أو مدارج المطارات الممتدة مسألة ساعات وليس أسابيع. يؤدي تقليل تعطيل حركة المرور إلى تحسين السلامة بشكل كبير لكل من طاقم المسح وعامة الناس. توفر القدرة على جمع البيانات بسرعة حركة المرور ميزة تشغيلية هائلة لإدارات النقل والشركات الهندسية الكبيرة.

تفصل كثافة البيانات ثلاثية الأبعاد الحقيقية بين أنظمة المصفوفات والوحدات المحمولة التقليدية. نظرًا لأن عناصر الهوائي متباعدة عن بعضها البعض ببضع سنتيمترات فقط، يلتقط النظام رقعة ثلاثية الأبعاد متواصلة وعالية الدقة في تمريرة واحدة. يؤدي جمع البيانات الكثيفة هذا إلى التخلص من مخاطر التعرجات المكانية المرتبطة بالمسح اليدوي للشبكة. توفر مجموعة البيانات الناتجة دقة جانبية ورأسية فائقة. يمكن للمحللين تقسيم حجم البيانات ثلاثية الأبعاد على فترات زمنية محددة. ويكشف هذا عن شبكات المرافق المعقدة، والشذوذات الهيكلية، والتغيرات الجيولوجية بوضوح غير مسبوق. ولتحقيق ذلك، تعتمد المصفوفات بشكل كبير على تحديد موضع سنتيمترات فرعية. إنها تتكامل مباشرة مع شبكات RTK GPS أو المحطات الإجمالية الروبوتية لتحديد المرجع الجغرافي لكل نبضة رادارية.

تحمل أنظمة المصفوفة قيودًا متأصلة مميزة. تتطلب بصمتهم المادية الضخمة الوصول إلى المركبات ومسارات واضحة وخالية من العوائق. فهم لا يستطيعون التنقل في المساحات الحضرية الضيقة للغاية، أو ممرات المشاة الضيقة، أو التصميمات الداخلية للمباني. يتطلب الغلاف الصلب للمصفوفة أسطحًا مسطحة نسبيًا للحفاظ على التوصيل الأرضي المناسب. ستؤدي التضاريس غير المستوية إلى حد كبير، أو الأخاديد العميقة، أو النباتات الكثيفة إلى انخفاض جودة البيانات بشكل كبير أو إتلاف المعدات ماديًا. تم تصميم هذه الأنظمة خصيصًا للبيئات المفتوحة التي يمكن الوصول إليها. إنهم يكافحون في تضاريس مقيدة أو وعرة.

نظام صفيف GPR مقابل نظام GPR المحمول: الاختلافات الرئيسية

سرعة الحصول على البيانات ومنطقة التغطية

تختلف معدلات التحصيل بشكل كبير بين المنهجيتين. تغطي الوحدة المحمولة ذات سرعة المشي عادةً ما يقرب من 2 إلى 3 أميال من المسح الخطي يوميًا. وهذا يفترض الظروف المثالية والحد الأدنى من العوائق السطحية. تعمل هذه الوتيرة البطيئة بشكل مثالي مع مسارات حفر الخنادق المحلية أو علامات التقاطع. وفي تناقض صارخ، يقوم نظام الصفيف المثبت على السيارة بجمع البيانات بسرعات تتجاوز 50 ميلاً في الساعة. يمكن للمشغلين مسح مئات الأميال من الحارات في عملية نشر واحدة.

يؤثر هذا التفاوت الهائل في سرعة التجميع بشكل مباشر على الجداول الزمنية للمشروع. بالنسبة لرسم خرائط المرافق على نطاق واسع عبر قاعدة عسكرية مترامية الأطراف أو عمليات التفتيش الشاملة على سطح الجسر عبر شبكة الطرق السريعة، فإن المسح اليدوي يؤدي إلى تأخيرات غير مقبولة. يقوم نظام الصفيف بضغط مرحلة الحصول على البيانات. تشرع الفرق الهندسية في عملية التصميم والتحليل في وقت مبكر جدًا من دورة حياة المشروع. تظل تعبئة مجموعة من المركبات المسحوبة لمسح ساحة انتظار السيارات بمساحة ربع فدان غير فعالة إلى حد كبير وغير ضرورية.

الدقة والعمق والكشف عن الأهداف

تحدد خيارات تردد الهوائي المفاضلة الأساسية بين عمق الاختراق والدقة المكانية. تخترق الترددات المنخفضة أعماق الأرض ولكنها تفتقر إلى الدقة اللازمة لاكتشاف الأهداف الصغيرة. توفر الترددات الأعلى دقة وضوح الشمس للأهداف الضحلة ولكنها تضعف بسرعة في التربة. تفرض منطقة فريسنل أن تتوسع بصمة الرادار مع انتقال الإشارة بشكل أعمق، مما يقلل بشكل طبيعي من الدقة في العمق. عادةً ما تجبر الأنظمة المحمولة المشغلين على اختيار تردد واحد للمسح. وبدلاً من ذلك، يقومون بإجراء تمريرات متعددة باستخدام هوائيات مختلفة لالتقاط البيانات الضحلة والعميقة.

تتغلب أنظمة المصفوفة على هذا القيد من خلال استخدام ترددات متعددة أو تقنية التردد المتدرج في وقت واحد. يقوم المصفوفة بتعيين كل من شبكات حديد التسليح الضحلة وأنابيب المرافق العميقة في مسار واحد دون المساس بالدقة في أي من العمق. يتطلب كلا النظامين معايرة دقيقة للسرعة لضمان قياسات دقيقة للعمق. غالبًا ما تلتقط المصفوفات ما يكفي من البيانات المتداخلة للسماح لبرامج المعالجة بحساب سرعات الموجات تلقائيًا عبر ظروف التربة المختلفة. تعتمد الأنظمة المحمولة بشكل كبير على تركيب القطع الزائد اليدوي للمشغل في الميدان.

القدرة على المناورة والوصول إلى الموقع

تحدد البصمة المادية للمعدات المكان الذي يمكن نشرها فيه. تتفوق أنظمة عربات الدفع في مناطق المشاة والأرصفة الضيقة والديكورات الداخلية للمباني. يمكنك رفعها بسهولة فوق الأرصفة، والمناورة حول السيارات المتوقفة، ودفعها عبر المداخل التجارية القياسية. هذه الدرجة العالية من القدرة على المناورة تجعلها لا غنى عنها لتحديد مواقع المرافق الحضرية ومسح الخرسانة الهيكلية.

تعد لوجستيات النشر لنظام المصفوفة أكثر تعقيدًا بشكل ملحوظ. تتطلب هذه الأنظمة إعدادات قطر مخصصة. يتضمن ذلك وصلات ربط مخصصة، وأجهزة تركيب متخصصة، وتعديلات تعليق شديدة التحمل لمركبة السحب. لا يمكنك نقلهم في صندوق سيارة سيدان عادية. تقيد متطلبات المركبة نشر المصفوفة في المناطق ذات الطرق الثابتة أو الأسطح شديدة التدرج. إذا كان المشروع يتطلب المسح خلف مبنى، أو عبر حاجز طبيعي، أو داخل المنشأة، فإن نظام المصفوفة غير مناسب تمامًا.

تكاليف معدات GPR ونشرها ومعالجة البيانات

لوجستيات الأجهزة والنشر الميداني

يتطلب تقييم الحصول على الأجهزة تحليل حجم النشر مقابل الكفاءة التشغيلية طويلة المدى. تمثل الوحدات المحمولة القياسية فئة من المعدات التي يمكن الوصول إليها بسهولة. تسمح بنيتها المبسطة للمؤسسات بتجهيز أطقم ميدانية متعددة في وقت واحد. يؤدي هذا إلى زيادة التغطية الجغرافية لعمليات الإرسال اليومية المحلية. تتطلب أنظمة المصفوفة متعددة القنوات تخصيصًا متميزًا للموارد. إن التعقيد المتمثل في احتواء العشرات من الهوائيات، ودمج أنظمة تحديد المواقع عالية السرعة، ومزامنة تدفقات البيانات الضخمة يتطلب التزامًا كبيرًا بالموارد اللوجستية.

يجب على المؤسسات تقييم النشر بناءً على توفير العمالة والكفاءة الميدانية بشكل صارم. يتم تعويض التخصيص الأولي للمعدات الثقيلة لنظام المصفوفة من خلال التخفيض الكبير في ساعات العمل المطلوبة للمشاريع الكبيرة. يمكن إكمال مسح الطريق السريع الذي قد يتطلب طاقمًا مكونًا من أربعة أشخاص يعمل لمدة ثلاثة أسابيع باستخدام عربات الدفع بواسطة طاقم مكون من شخصين في ليلة واحدة باستخدام مجموعة من المركبات المقطوعة. وبالنسبة للشركات الهندسية التي تفوز باستمرار بعقود البنية الأساسية واسعة النطاق، فإن هذا التخفيض الهائل في العمالة الميدانية يبرر بسرعة تخصيص الأجهزة.

معالجة البيانات ومتطلبات البرمجيات

يختلف سير العمل التشغيلي بشكل كبير بعد جمع البيانات. يركز سير العمل المحمول بشكل كبير على الترجمة الفورية. بالنسبة لتحديد موقع المرافق القياسية، تكون احتياجات ما بعد المعالجة ضئيلة أو معدومة تمامًا. يقوم الفني بوضع علامة على الأرض، ويصدر تقريرًا ميدانيًا أساسيًا، وتكتمل المهمة. يتطلب سير العمل المبسط هذا الحد الأدنى من الدعم المكتبي. وتتحرك الطواقم الميدانية بسرعة من موقع إلى آخر.

يعمل سير عمل نظام المصفوفة وفقًا لنموذج مختلف تمامًا. تولد هذه الأنظمة كميات هائلة من البيانات الأولية التي لا يمكن تفسيرها بالكامل في الوقت الفعلي. وهذا يتطلب برامج معالجة ثلاثية الأبعاد متقدمة وأجهزة حوسبة عالية الأداء. ينتقل سير العمل من العمل الميداني إلى تحليل البيانات المكتبية. يجب على الجيوفيزيائيين المدربين أو محللي البيانات تنفيذ تسلسل معالجة صارم. يتضمن ذلك تصحيح الوقت الصفري، وإزالة الخلفية، وتصفية تمرير النطاق، والترحيل، وتحويل عمق الوقت. يقومون بتصفية وترحيل وتفسير السحب النقطية ثلاثية الأبعاد لاستخراج مخرجات CAD أو BIM القابلة للتنفيذ. يجب على المؤسسات التي تنشر المصفوفات تخصيص موارد كبيرة لترخيص البرامج وتخزين البيانات والموظفين المتخصصين.

تحديات نشر GPR الشائعة وكيفية إدارتها

يؤدي نشر المعدات الجيوفيزيائية المتقدمة إلى ظهور مخاطر تنفيذ محددة يجب عليك إدارتها بشكل استباقي.

• فجوة مهارات المشغل: يتطلب الانتقال من تفسير الانعكاسات الزائدية ثنائية الأبعاد على شاشة محمولة إلى معالجة السحب النقطية المعقدة ثلاثية الأبعاد تدريبًا متخصصًا في الجيوفيزياء. قد يواجه الفنيون الميدانيون الذين يتفوقون في علامات عربة الدفع صعوبة في ترحيل البرامج المتقدمة وتحليل الشرائح. استثمر بكثافة في برامج التدريب المقدمة من البائعين. قم بتعيين محللي بيانات متخصصين في المكاتب للتعامل مع سير عمل المعالجة المعقد.

• القيود البيئية: كلا النظامين ملتزمان بشكل صارم بقوانين الفيزياء. تعمل التربة عالية التوصيل، مثل الطين الثقيل المشبع، على إضعاف إشارات الرادار بسرعة. وهذا يجعل الأنظمة المحمولة والمصفوفة غير فعالة في العمق. قم بإجراء اختبارات موصلية التربة أو مراجعة الخرائط الجيولوجية قبل نشر أنظمة المصفوفات باهظة الثمن. قم دائمًا بتزويد المسوحات الرادارية بمحددات المواقع الكهرومغناطيسية لضمان الكشف الشامل عن المرافق في ظروف التربة السيئة.

• التحميل الزائد للبيانات: تولد أنظمة المصفوفة متعددة القنوات أحجام ملفات ضخمة. غالبًا ما تتراكم مئات الجيجابايت في وردية واحدة. يمكن لهذا الحجم من البيانات أن يطغى بسهولة على البنية التحتية القياسية لتكنولوجيا المعلومات، مما يسبب اختناقات شديدة في نقل البيانات وتخزينها. إنشاء بروتوكولات قوية لإدارة البيانات قبل النشر. استخدم محركات الأقراص ذات الحالة الصلبة عالية السرعة لعمليات النقل الميدانية. تنفيذ حلول تخزين آمنة متصلة بالشبكة. تأكد من أن محطات العمل المكتبية تمتلك ذاكرة الوصول العشوائي (RAM) وقدرة المعالجة اللازمة للتعامل مع كميات هائلة من البيانات ثلاثية الأبعاد.

خاتمة

• قم بمراجعة بيانات مشروعك التاريخية لتحديد النسبة المئوية الدقيقة لمهام رسم الخرائط واسعة النطاق مقابل علامات المرافق المحلية.

• قم بتقييم البنية التحتية الداخلية الحالية لتكنولوجيا المعلومات لديك للتأكد من قدرتها على دعم متطلبات تخزين ومعالجة البيانات ثلاثية الأبعاد الضخمة.

• اطلب عروضًا توضيحية ميدانية شاملة لكلا النظامين في موقع اختبار معروف لمقارنة مخرجات البيانات وتعقيد سير العمل بشكل مباشر.

• قم بتطوير استراتيجية نشر مختلطة باستخدام أنظمة المصفوفة لرسم الخرائط على المستوى الكلي والوحدات المحمولة للتحقق من الحالات الشاذة المحلية.

بالنسبة للمؤسسات التي تقوم بتقييم معدات الاختبار والمسح الاحترافية لمشاريع البنية التحتية، توفر TBT حلول المعدات المصممة لدعم مجموعة من التطبيقات الهندسية والاختبارية. من خلال الخبرة في خدمة البنية التحتية والمشاريع الهندسية، يمكن لشركة TBT مساعدة العملاء على تقييم حلول المعدات المناسبة بناءً على متطلبات الاختبار المحددة وبيئات المشروع والاحتياجات التشغيلية.

التعليمات

س: ما هو الحد الأقصى للعمق الذي يمكن أن يصل إليه جهاز GPR المحمول مقارنة بنظام مصفوفة GPR؟

ج: يعتمد الحد الأقصى للعمق كليًا على موصلية التربة وتردد الهوائي. يمكن للهوائيات المحمولة ذات التردد المنخفض اختراق ما يصل إلى 15 قدمًا في التربة المقاومة المثالية. تحقق أنظمة المصفوفة التي تستخدم تقنية التردد المتدرج اختراقًا مشابهًا أو أعمق قليلاً مع الحفاظ على دقة عالية للأهداف الضحلة. كلا النظامين يفشلان في الأعماق الضحلة في الطين عالي التوصيل.

س: ما هو المدى الفعال لأنظمة الرادار الصغيرة المحمولة التي تخترق الأرض؟

ج: تستخدم الأنظمة المحمولة الصغيرة ترددات عالية جدًا، عادةً ما بين 1000 ميجا هرتز و3000 ميجا هرتز. نظرًا لأن الإشارات عالية التردد تتضاءل بسرعة، فإن نطاق عمقها الفعال يقتصر بشكل عام على 12 إلى 24 بوصة. لقد تم تصميمها خصيصًا للمسح عالي الدقة للألواح الخرسانية لتحديد موقع حديد التسليح وكابلات ما بعد التوتر والقنوات الضحلة.

س: هل يمكن استخدام نظام صفيف GPR لتحديد موقع الأداة المساعدة القياسية؟

ج: نعم، تعتبر أنظمة المصفوفات ممتازة لرسم خرائط لشبكات المرافق. ومع ذلك، فهي غير فعالة إلى حد كبير بالنسبة لعلامات المرافق البسيطة ذات النقطة الواحدة. يتم استخدام المصفوفات بشكل أفضل عندما تكون هناك حاجة إلى خريطة ثلاثية الأبعاد شاملة لجميع المرافق تحت السطح عبر مساحة كبيرة للتصميم الهندسي، بدلاً من وضع علامة على خط خندق واحد.

س: ما مدى سرعة جمع البيانات باستخدام مصفوفة GPR المركبة على السيارة؟

ج: تقوم المصفوفات المثبتة على المركبات بجمع البيانات بشكل أسرع بشكل كبير من عربات الدفع. قد يغطي مشغل المشاة 2 إلى 3 أميال طولية في يوم كامل. تجمع المصفوفة التي يتم سحبها خلف السيارة بيانات ثلاثية الأبعاد كثيفة بسرعات الطرق السريعة، وتغطي بسهولة 50 إلى 100 ميل من الحارات في نوبة واحدة دون إغلاق الحارات.

س: هل أحتاج إلى برامج متخصصة لمعالجة بيانات مصفوفة GPR؟

ج: نعم. على عكس الوحدات المحمولة التي تسمح بالترجمة الفورية ثنائية الأبعاد على الشاشة، تولد أنظمة المصفوفة كميات هائلة من البيانات ثلاثية الأبعاد. يجب عليك استخدام برامج معالجة جيوفيزيائية متخصصة أو خاصة بالبائعين أو متقدمة لتصفية البيانات وترحيلها وتفسيرها إلى سحب نقطية ثلاثية الأبعاد قابلة للتنفيذ أو نماذج CAD.

س: هل أنظمة GPR المحمولة قادرة على إنشاء خرائط ثلاثية الأبعاد؟

ج: نعم، يمكن للأنظمة المحمولة إنشاء خرائط ثلاثية الأبعاد، لكن العملية تتطلب عمالة كثيفة. يجب على المشغلين دفع العربة يدويًا فوق شبكة عمودية دقيقة ومتباعدة بإحكام. يقوم البرنامج بعد ذلك باستيفاء هذه الشرائح ثنائية الأبعاد إلى حجم ثلاثي الأبعاد. هذه الطريقة اليدوية بطيئة وتحمل خطرًا أكبر لفقد الأهداف.

س: كيف يؤثر نوع التربة وسرعة الموجة على أداء كلا نظامي GPR؟

ج: يعتمد كلا النظامين على الموجات الكهرومغناطيسية، مما يجعلها شديدة التأثر بظروف التربة. تمتص التربة الموصلة مثل الطين الرطب إشارة الرادار، مما يحد بشدة من اختراق العمق. يتطلب قياس العمق الدقيق في أي من النظامين معايرة دقيقة لسرعة الموجة لمراعاة الخصائص العازلة المحددة لتربة الموقع.
