ما هو وعاء تعتيق الضغط (PAV) في اختبار البيتومين؟

يؤدي فشل الرصيف المبكر الناتج عن أكسدة مادة رابطة الأسفلت إلى عواقب هيكلية خطيرة على شبكات الطرق السريعة. يستغرق تقادم الحقل من سبع إلى عشر سنوات حتى يظهر، مما يجعل المراقبة في الوقت الفعلي مستحيلة لمراقبة الجودة. تتطلب مختبرات اختبار المواد طريقة موحدة ومتسارعة لمحاكاة التقادم التأكسدي طويل المدى لاعتماد مواد ربط الأسفلت لتصنيف أداء Superpave (PG) والتنبؤ بدقة بالأداء المستقبلي. إن المعدات المتوافقة مع معايير الصناعة لمحاكاة التقادم أثناء الخدمة على المدى الطويل هي وعاء التقادم بالضغط PAV . سنقوم بتفصيل آليات PAV ومعايير الامتثال والمعايير الفنية التي يجب على مديري المختبرات استخدامها لتقييم النظام المناسب وشرائه.

• الوظيفة الأساسية: يستخدم وعاء تعمير الضغط (PAV) درجات حرارة مرتفعة وهواء مضغوط لمحاكاة 7 إلى 10 سنوات من التقادم التأكسدي أثناء الخدمة لمواد ربط الأسفلت في 20 ساعة فقط، مما يسمح للمهندسين بالتنبؤ بأداء الرصف المستقبلي.

• تبعية سير العمل: اختبار PAV هو مرحلة تقادم ثانوية بشكل صارم؛ يجب إجراؤها على العينات التي خضعت بالفعل للشيخوخة قصيرة المدى عبر فرن الأغشية الرقيقة (RTFO).

• تفويضات الامتثال: يجب أن تعطي المشتريات الأولوية للأنظمة التي تلتزم بشكل صارم بمعايير AASHTO R28 وASTM D6521 وEN 14769 لتحمل درجة الحرارة والضغط لضمان دقة نتائج تقادم الأسفلت.

• معايير التقييم: يجب على مديري المختبرات تقييم معدات PAV استنادًا إلى وقت الاسترداد الحراري، وإمكانيات تسجيل البيانات تلقائيًا، وأنظمة السلامة من الأعطال، وسجل البائع.

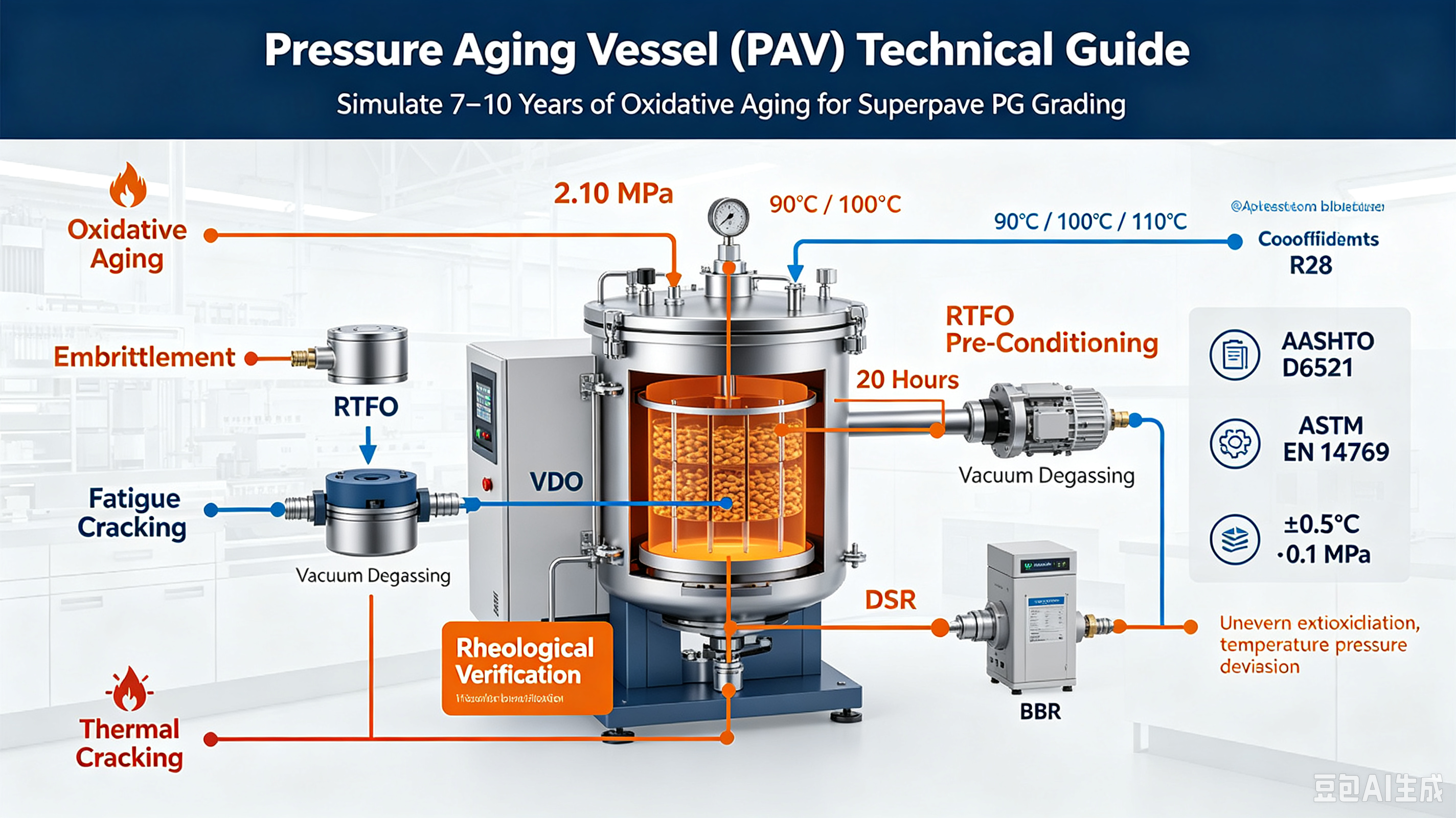

كيف يعمل وعاء تعتيق الضغط (PAV)؟

تشكل محاكاة الشيخوخة الطويلة الأجل الدقيقة والقابلة للتكرار في بيئة معملية الأساس للتنبؤ بضائقة الرصيف المستقبلية. إذا كانت محاكاة الشيخوخة معيبة، فإن الاختبارات الريولوجية اللاحقة تنتج بيانات غير دقيقة. وهذا يؤدي مباشرة إلى الموافقة على المجلدات دون المستوى المطلوب أو رفض المواد القابلة للتطبيق. تعتمد معايير نجاح هذه العملية على التحكم البيئي الدقيق، مما يضمن أن كل عينة تخضع لنفس معدل الأكسدة الكيميائية.

محاكاة الشيخوخة التأكسدية على المدى الطويل والتنبؤ بالأداء

تعمل PAV على تسريع عملية الأكسدة الكيميائية التي تحدث بشكل طبيعي في رصف الأسفلت على مدى عقد من الزمن. في الميدان، تحدث الأكسدة ببطء حيث يتعرض الرصيف للأكسجين الجوي والأشعة فوق البنفسجية ودرجات الحرارة المحيطة المتقلبة. يغير هذا التفاعل الكيميائي التركيب الجزيئي للقار. إنه يزيد من تركيز الجزيئات المعقدة شديدة القطبية المعروفة باسم الأسفلتين بينما يستنزف أجزاء المالتين الأخف. ومع ارتفاع محتوى الأسفلتين، يتغير الهيكل الغروي للمادة الرابطة، مما يؤدي إلى تصلب المادة بشكل كبير.

ومن خلال وضع الرابط في بيئة شديدة الضغط وغنية بالأكسجين في درجات حرارة مرتفعة، تجبر المركبة الجوية PAV هذا التفاعل الكيميائي على الحدوث بسرعة. تعكس التغيرات الريولوجية الناجمة عن التعرض للمركبات الجوية الخفيفة (PAV) التدهور المادي الذي شوهد في الطرق السريعة القديمة. يسمح اختبار الرابط بعد التعرض لـ PAV للمهندسين بربط نتائج المختبر بشكل مباشر مع احتمال حدوث تشقق الكلال والتكسير الحراري المنخفض الحرارة في الحقل. إذا احتفظت المادة الرابطة بمرونة كافية وقاومت التصلب المفرط بعد تكييف PAV، فمن المرجح أن تؤدي أداءً جيدًا طوال عمر التصميم المقصود.

دور الحرارة والهواء المضغوط

تعتمد عملية الشيخوخة المتسارعة على متغيرين أساسيين: الحرارة والهواء المضغوط. تملي إجراءات التشغيل القياسية أنه يجب ضغط الوعاء إلى 2.10 ميجا باسكال بالضبط (حوالي 300 رطل لكل بوصة مربعة) باستخدام هواء مضغوط نظيف وجاف. يؤدي هذا الضغط العالي إلى دفع الأكسجين إلى عمق المادة الرابطة، مما يزيد بشكل كبير من معدل الأكسدة مقارنة بالظروف الجوية القياسية.

يتم تحديد اختيار درجة الحرارة من خلال درجة المناخ المحددة للرابط الذي يتم اختباره. يتم ضبط درجات حرارة الاختبار القياسية على 90 درجة مئوية، أو 100 درجة مئوية، أو 110 درجة مئوية. يتم تعتيق المجلدات المخصصة للمناخات الباردة عند درجات حرارة أقل (90 درجة مئوية)، في حين أن المجلدات المخصصة لحرارة الصحراء الشديدة يتم تعتيقها عند 110 درجة مئوية. يعد الحفاظ على ثبات درجة الحرارة المطلقة طوال دورة الاختبار التي تبلغ 20 ساعة أمرًا إلزاميًا. حتى التقلبات الطفيفة تغير معدل الأكسدة وتبطل نتائج الاختبار.

عملية اختبار PAV: RTFO، PAV، والاختبار النهائي

يتم استخدام اختبار PAV بعد تقادم المادة الرابطة على المدى القصير. أولاً، يقوم فرن الأغشية الرقيقة (RTFO) بمحاكاة عملية التعتيق التي تحدث أثناء خلط الأسفلت ورصفه. يتم بعد ذلك وضع الرابط ذو عمر RTFO في PAV لدورة مدتها 20 ساعة لمحاكاة التقادم طويل المدى في الخدمة. بعد تقادم PAV، يمكن استخدام اختبارات DSR وBBR وDTT لتقييم الكلال وأداء التكسير في درجات الحرارة المنخفضة.

معايير ومتطلبات اختبار PAV

في صناعة اختبار المواد، يجب أن تلبي المعدات المتطلبات الصارمة لهيئات الاختبار الدولية لضمان نتائج يمكن الدفاع عنها قانونيًا. تعتمد وكالات وزارة النقل (DOT) ومقاولو القطاع الخاص على هذه النتائج للموافقة على مشاريع الرصف بملايين الدولارات. يتطلب تقييم نظام PAV التعمق في قدرات الامتثال الخاصة به.

متطلبات AASHTO R28 وASTM D6521

يجب أن يتبع اختبار PAV متطلبات AASHTO R28 وASTM D6521 وEN 14769 المعمول بها. تحدد هذه المعايير شروط الاختبار المهمة، بما في ذلك إعداد العينة ودرجة الحرارة والضغط ووقت التعتيق. خلال دورة التعتيق التي تبلغ 20 ساعة، يجب أن تحافظ PAV على درجة حرارة وضغط ثابتين ضمن الحدود المطلوبة لتوفير نتائج متسقة لتصنيف مادة رابطة الأسفلت PG.

سلامة البيانات ومسارات التدقيق

تعمل مختبرات الأسفلت الحديثة في ظل أنظمة صارمة لإدارة الجودة. يعد التسجيل المستمر لدرجة الحرارة والضغط طوال فترة الاختبار البالغة 20 ساعة متطلبًا صارمًا. إذا تسبب تقلب الطاقة في انخفاض مؤقت في الضغط خلال الساعة 14، يجب أن يكون مدير المختبر على علم بالأمر، حيث أن تلك الدفعة المحددة من الرابط قد تعرضت للخطر.

عند تقييم المعدات، يجب على الفنيين تقييم قدرات البرامج فيما يتعلق بسلامة البيانات. يجب أن يقوم النظام تلقائيًا بتسجيل المعلمات البيئية على فترات منتظمة وتخزين هذه البيانات بشكل آمن. تعد القدرة على تصدير التقارير المتوافقة وغير القابلة للتغيير عبر USB أو الاتصال المباشر بالشبكة أمرًا ضروريًا لاجتياز عمليات تدقيق DOT والوكالة. إن الأنظمة التي تفتقر إلى مسارات تدقيق قوية تعرض المختبر لمسؤولية كبيرة إذا أدى فشل الرصيف إلى إجراء تحقيق جنائي في شهادات الموثق الأصلية.

1. تحقق من أن النظام يسجل درجة الحرارة والضغط على فترات زمنية لا تقل عن دقيقة واحدة.

2. تأكد من أن البرنامج يقوم بإنشاء تقارير PDF أو CSV مشفرة غير قابلة للتغيير.

3. تأكد من أن سجلات البيانات تتضمن معرف المشغل والتاريخ والوقت ومعلمات درجة PG المحددة.

4. تحقق من وجود علامة خطأ تلقائية إذا انحرفت المعلمات عن تفاوتات AASHTO.

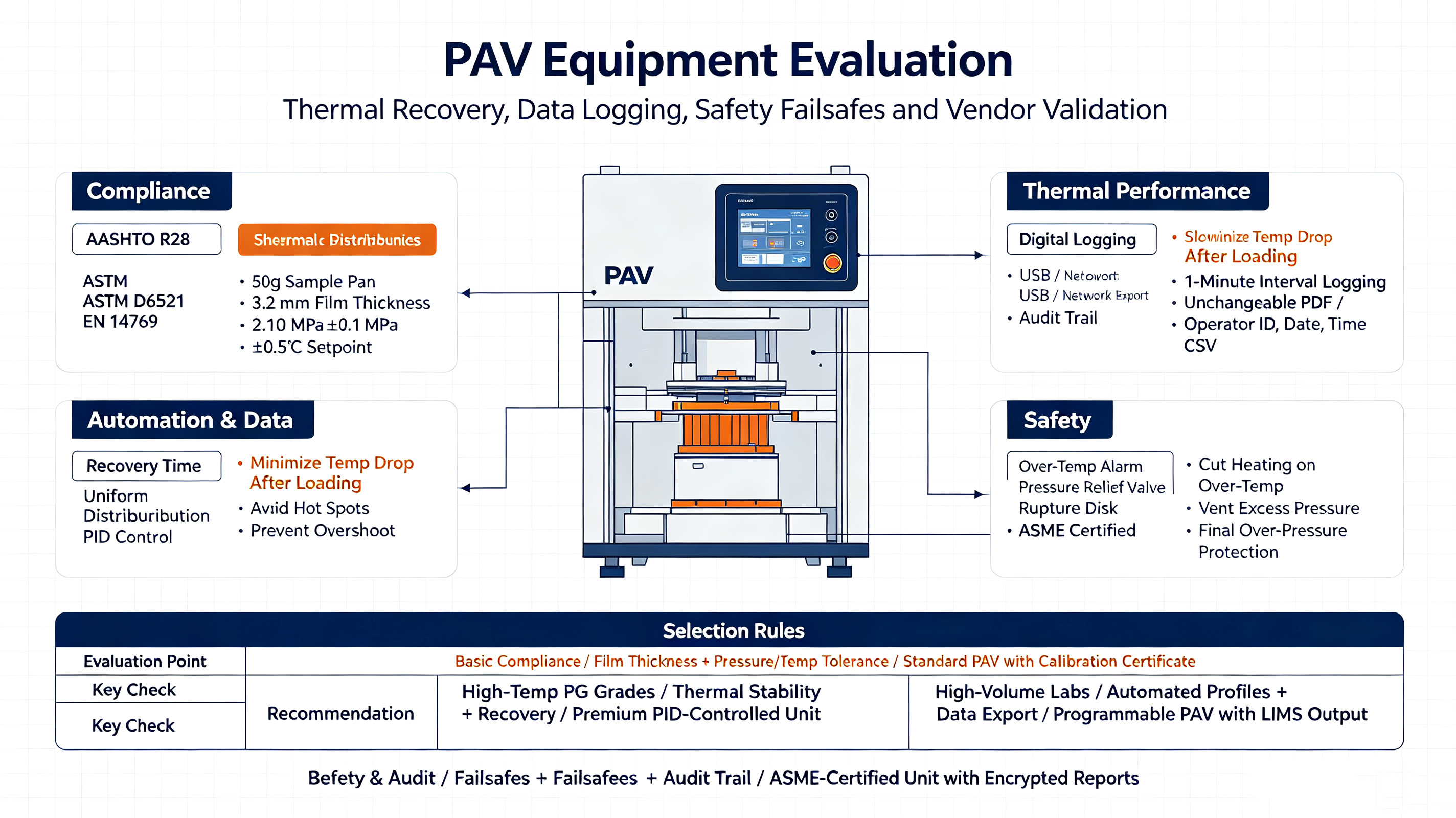

كيفية اختيار وعاء تعتيق الضغط (PAV)

يتطلب اختيار المعدات المناسبة تحقيق التوازن بين الاحتياجات التشغيلية الأساسية وفوائد الأنظمة المؤتمتة بالكامل وعالية الإنتاجية. يجب على مديري المختبرات تقييم نماذج الصناعة القائمة بناءً على قدرتهم على تقديم نتائج متسقة، والحفاظ على الاستقرار الحراري، وحماية المشغلين من مخاطر الضغط العالي.

التأكد من دقة نتائج تعتيق الأسفلت

يتطلب اختبار PAV الدقيق تحكمًا ثابتًا وموحدًا في درجة الحرارة. تساعد أجهزة التحكم في درجة الحرارة PID في الحفاظ على درجة الحرارة المطلوبة وتقليل ارتفاع درجة الحرارة أثناء دورة الشيخوخة. يجب أن يقوم الوعاء أيضًا بتوزيع الحرارة بالتساوي عبر جميع أحواض العينات بحيث تتلقى كل عينة من رابط الأسفلت ظروف تعتيق متسقة.

الانتعاش الحراري والاستقرار

الفرق الرئيسي بين وحدات PAV القياسية والمتميزة هو وقت الاسترداد الحراري. عندما يقوم فني بتحميل رف العينة في الوعاء المسخن مسبقًا عند 100 درجة مئوية، يؤدي إدخال مقالي درجة حرارة الغرفة والغطاء المفتوح إلى انخفاض درجة الحرارة الداخلية. بمجرد إغلاق الوعاء وضغطه، يجب على النظام استعادة درجة الحرارة المستهدفة بسرعة.

تفرض معايير AASHTO وASTM حدودًا زمنية صارمة لمرحلة الاسترداد الحراري هذه. إذا استغرق الوعاء وقتًا طويلاً للعودة إلى درجة الحرارة المستهدفة، فسيتم تقليل إجمالي الوقت الذي يقضيه الرابط عند درجة حرارة الأكسدة المطلوبة، مما يؤدي إلى تحريف النتائج النهائية. يعد تقييم مدى سرعة وسلاسة استعادة الوحدة لدرجة الحرارة المستهدفة دون تجاوز الحد الأقصى أحد الاعتبارات الأساسية للشراء.

الأتمتة وواجهة المستخدم

تستخدم أنظمة PAV الحديثة عناصر تحكم تعمل باللمس وإعدادات اختبار قابلة للبرمجة لتبسيط التشغيل. يمكن للفنيين اختيار درجة PG المطلوبة، ويتحكم النظام تلقائيًا في التسخين المسبق، والضغط، ودورة التعتيق بـ 20 ساعة، وإزالة الضغط. تساعد هذه الأتمتة على تقليل أخطاء المشغل، وتحسين كفاءة الاختبار، وتقليل المراقبة اليدوية.

آليات السلامة والفشل

تعمل أوعية الضغط المتقادمة تحت درجة حرارة وضغط مرتفعين، لذا فإن ميزات السلامة مهمة. يجب أن يشتمل النظام على حماية من درجة الحرارة الزائدة، وصمامات تخفيف الضغط، وحماية الضغط في حالات الطوارئ لتقليل مخاطر التشغيل. يجب أن يفي وعاء الضغط أيضًا بمعايير ASME أو ما يعادلها من المعايير الدولية لدعم التشغيل الآمن والموثوق للمختبر.

تركيب PAV ومتطلبات المختبر

إن شراء وحدة عالية الجودة ليس سوى الخطوة الأولى. يتطلب دمج محطة اختبار PAV جديدة في سير عمل المختبر الحالي تخطيطًا دقيقًا لتجنب الاختناقات الخفية وضمان التشغيل السلس.

متطلبات مساحة المختبر والطاقة وإمدادات الهواء

اعتبارات البصمة حيوية. يجب على مديري المختبرات الاختيار بين النماذج الموضوعة على الطاولة، والتي توفر المساحة الأرضية ولكنها تتطلب هيكلًا قويًا ومعززًا لدعم وزنها الثقيل، والوحدات القائمة على الأرض، والتي توفر سهولة الوصول ولكنها تستهلك عقارات قيمة.

يجب مراجعة البنية التحتية للطاقة والهواء قبل التثبيت. تتطلب معظم وحدات PAV التجارية دوائر كهربائية مخصصة بجهد 220 فولت/240 فولت لدعم عناصر التسخين عالية السحب. يتطلب النظام مصدر هواء مضغوط نظيف وجاف ومنظم للغاية. الرطوبة أو الزيت الموجود في خطوط الهواء سوف يلوث عينات المادة الرابطة ويفسد الاختبار. يجب أن تستخدم المختبرات الهواء المضغوط المعبأ في زجاجات عالي النقاء أو ضاغط هواء مختبري مخصص مزود بمجففات مجففة للخدمة الشاقة ومصائد زيت.

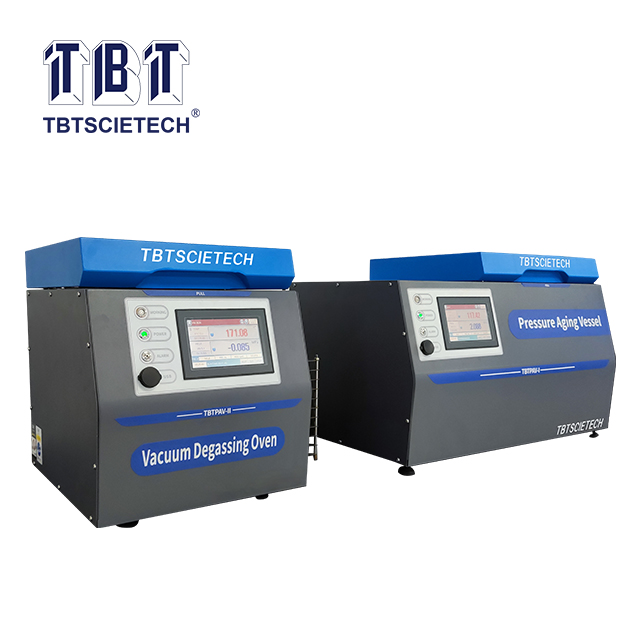

متطلبات فرن التفريغ الفراغي

لا يمكن لـ PAV أن يعمل كحل مستقل؛ فهو يتطلب قطعة مصاحبة من المعدات المعروفة باسم فرن تفريغ الغاز (VDO). خلال دورة التعتيق ذات الضغط العالي التي تبلغ 20 ساعة، تنحصر فقاعات الهواء المجهرية داخل مصفوفة رابط الإسفلت المتصلبة.

إذا تم صب هذا الرابط الهوائي مباشرة في قوالب DSR أو BBR، فإن الفراغات الهوائية تعمل كنقاط ضعف هيكلية، مما يؤدي إلى تحريف نتائج الاختبار الريولوجية اللاحقة تمامًا. يتم استخدام VDO مباشرة بعد دورة PAV. يتم وضع الرابط القديم في VDO عند 170 درجة مئوية تحت ضغط مطلق قدره 15 كيلو باسكال. هذا المزيج من الحرارة العالية والفراغ العميق يجبر فقاعات الهواء المحبوسة على التمدد والهروب، مما يترك عينة رابط صلبة ونقية جاهزة لاختبار الخصائص الفيزيائية.

تدريب المشغلين وتخفيف الأخطاء

حتى النظام الآلي الأكثر تقدمًا يكون عرضة للخطأ البشري أثناء تحضير العينة. يعد تطوير إجراءات التشغيل القياسية الصارمة (SOPs) أمرًا ضروريًا للتخفيف من هذه المخاطر.

تتضمن الأخطاء الإجرائية الشائعة وزن العينة غير الصحيح والصب غير المتساوي. يجب تدريب الفنيين على صب 50 جرامًا بالضبط من المادة الرابطة ذات عمر RTFO في كل وعاء. يجب توزيع الرابط بالتساوي على كامل السطح السفلي للوعاء لتحقيق سمك الفيلم الإلزامي 3.2 مم. إذا تم سكب المادة الرابطة باردة جدًا، فإنها تتراكم في المنتصف. يجب أن يتأكد الفنيون من أن المادة الرابطة سائلة بما يكفي للتسوية الذاتية قبل تحميل الأواني في حامل الوعاء.

• تسخين الموثق RTFO العمر حتى يصبح سائلا بما فيه الكفاية لتصب بسهولة، ولكن لا تتجاوز 163 درجة مئوية.

• ضع مقالي PAV المصنوعة من الفولاذ المقاوم للصدأ على توازن تحليلي مستوٍ تمامًا.

• صب بالضبط 50.0 جرام ± 0.5 جرام من المادة الرابطة في كل وعاء.

• اترك المقالي تستقر على سطح مستو بحيث يتدفق الرابط بالتساوي إلى الحواف، مما يضمن سمك 3.2 مم.

• افحص كل وعاء بحثًا عن فقاعات الهواء أو التوزيع غير المتكافئ قبل تحميلها في حامل عينات PAV.

خاتمة

1. قم بمراجعة البنية التحتية للهواء المضغوط في مختبرك للتأكد من أنها توفر هواءً نظيفًا وخاليًا من الرطوبة عند مستوى ثابت يبلغ 2.10 ميجا باسكال.

2. قم بمراجعة مواصفات AASHTO R28 لمواءمة إجراءات التشغيل القياسية الداخلية مع سمك الفيلم الحالي وتفويضات الاسترداد الحراري.

3. اطلب سجلات بيانات العرض التوضيحي من الشركات المصنعة للمعدات المدرجة في القائمة المختصرة للتحقق من امتثال البرامج وقدرات مسار التدقيق.

4. قم بتقييم مساحة المقاعد الحالية والقدرة الكهربائية لوضع اللمسات الأخيرة على متطلبات البصمة والطاقة للتركيب الجديد.

التعليمات

س: ما هو الفرق بين شيخوخة RTFO و PAV؟

ج: يحاكي تقادم RTFO التقادم التأكسدي قصير المدى وفقدان المواد المتطايرة الذي يحدث أثناء خلط مصنع الإسفلت وبناء الرصف. يحاكي تقادم PAV التقادم التأكسدي طويل الأمد أثناء الخدمة والذي يحدث على مدى 7 إلى 10 سنوات من التعرض البيئي على الطريق. يجب دائمًا إجراء اختبار PAV على العينات التي سبق أن تجاوز عمرها RTFO.

س: كم من الوقت يستغرق اختبار PAV القياسي؟

ج: تستغرق دورة التعمير المضغوطة الأساسية 20 ساعة بالضبط. تستغرق العملية الإجمالية وقتًا أطول عند الأخذ في الاعتبار الوقت اللازم لتسخين الوعاء مسبقًا، والسماح بالاسترداد الحراري بعد تحميل العينات، وإزالة ضغط الغرفة بأمان، ثم معالجة العينات في فرن تفريغ الهواء بالفراغ.

س: ما هي درجة الحرارة والضغط المستخدمة في اختبار PAV؟

ج: يتطلب الاختبار ضغطًا مستمرًا قدره 2.10 ميجا باسكال. عادة ما يتم ضبط درجة حرارة الاختبار على 90 درجة مئوية، أو 100 درجة مئوية، أو 110 درجة مئوية، اعتمادًا على درجة الأداء المحددة القائمة على المناخ (PG) لرابط الأسفلت الذي يتم تقييمه.

س: ما هي اختبارات الخصائص الفيزيائية التي يتم إجراؤها على مواد ربط الإسفلت بعد تقادم PAV؟

ج: بعد التعتيق وتفريغ الغاز، يتم اختبار الرابط باستخدام مقياس القص الديناميكي (DSR) لتقييم مقاومة التشقق الناتج عن الإجهاد في درجات الحرارة المتوسطة. يتم اختباره أيضًا باستخدام مقياس شعاع الانحناء (BBR) واختبار التوتر المباشر (DTT) لتقييم قابلية التكسير الحراري عند درجات الحرارة المنخفضة.

س: لماذا يلزم وجود فرن تفريغ الهواء بعد اختبار PAV؟

ج: أثناء دورة PAV ذات الضغط العالي التي تبلغ 20 ساعة، تصبح فقاعات الهواء المجهرية محاصرة داخل رابط الأسفلت المتصلب. يطبق فرن التفريغ الفراغي حرارة عالية وضغطًا مفرغًا لإزالة هذه الفقاعات. إذا تركت هذه الفراغات الهوائية في الموثق، فإنها تعمل كنقاط ضعف وتحرف نتائج الاختبارات الريولوجية اللاحقة.

س: كم مرة يجب معايرة وعاء تعتيق الضغط؟

ج: للحفاظ على التوافق مع AASHTO وASTM، يجب معايرة محولات درجة الحرارة والضغط كل ستة أشهر على الأقل. تضمن المعايرة المنتظمة أن يحافظ الجهاز على التفاوتات الصارمة البالغة ± 0.5 درجة مئوية و± 0.1 ميجا باسكال المطلوبة لتصنيف PG الدقيق.
