ما هو جهاز اختبار الأسفلت الموثق المستخدم؟

يحمل فشل الرصف مخاطر مالية وهيكليه هائلة للبلديات ومقاولي القطاع الخاص. إن انخفاض درجات الحرارة، والأحمال المرورية الكثيفة، والشيخوخة البيئية تهاجم أسطح الطرق باستمرار. تؤدي هذه العوامل مباشرة إلى التخدد المبكر والتعب الهيكلي والتشقق الحراري المستعرض. تتسبب مثل هذه الإخفاقات في حدوث اضطرابات شديدة في حركة المرور وتجبر إدارات الطرق السريعة على إجراء إصلاحات طارئة. في كثير من الأحيان، تنبع هذه العيوب من محتوى رابط الأسفلت غير المناسب أو الخصائص الريولوجية السيئة داخل الأسفلت السائل نفسه.

تواجه مختبرات اختبار المواد ومديري ضمان الجودة/مراقبة الجودة تحديًا يوميًا مميزًا. يجب عليهم أن يصفوا بدقة خليط الأسفلت الساخن (HMA) لتحقيق تصميم المزيج المناسب. يجب أن يلبي هذا التصميم المواصفات الصارمة لوزارة النقل (DOT) وSuperpave قبل بدء الرصف. أنت بحاجة إلى معدات دقيقة وموثوقة للتحقق من صحة هذه المواد في المصنع وفي المختبر. يعمل جهاز اختبار رابط الأسفلت كفئة أساسية من المعدات لهذا الغرض بالتحديد. تستخدم المعامل هذه الأجهزة المتخصصة لمراقبة الجودة اليومية أثناء الإنتاج وإجراء تحليل الطب الشرعي المتقدم على الأرصفة الفاشلة.

الوجبات الرئيسية

• التطبيق الأساسي: يتم استخدام أجهزة اختبار رابط الأسفلت بشكل أساسي لتحديد محتوى الرابط الدقيق في مخاليط HMA ولقياس الخواص الميكانيكية والانسيابية للموثق في ظل ظروف بيئية مختلفة.

• الامتثال غير قابل للتفاوض: يجب أن يتوافق اختيار المعدات بشكل صارم مع معايير اختبار AASHTO وASTM الحالية (على سبيل المثال، تصنيف أداء Superpave) لضمان صحة البيانات للمشاريع الحكومية والفدرالية.

• تنوع المعدات: يشمل المصطلح العديد من الأجهزة المتخصصة - بما في ذلك أفران الإشعال، وأجهزة قياس القص الديناميكي (DSR)، وأجهزة قياس شعاع الانحناء (BBR) - حيث يخدم كل منها مرحلة متميزة من توصيف المادة الرابطة والتحقق من صحة تصميم المزيج.

ماذا يفعل جهاز اختبار رابط الأسفلت؟

قياس محتوى الرابط الإسفلتي والتدرج

يعد قياس النسبة الدقيقة لمادة رابطة الأسفلت في المزيج أمرًا ضروريًا للغاية لبقاء الرصيف على قيد الحياة. يؤثر محتوى المادة الرابطة بشكل مباشر على كثافة الرصف النهائية، والمتانة على المدى الطويل، والفراغات الهوائية المستهدفة، وقابلية تشغيل البناء لطاقم الرصف. إذا كان المزيج يحتوي على كمية كبيرة جدًا من المادة الرابطة، فإنه يصبح بلاستيكيًا بشكل مفرط وعرضة للتخدد الشديد في ظل حركة مرور الشاحنات الكثيفة. إذا كان يفتقر إلى مادة رابطة كافية، يصبح الرصيف هشًا وسوف يتشقق قبل الأوان تحت أحمال المرور القياسية. وتعتمد المعامل الحديثة بشكل كبير على جهاز اختبار مادة الأسفلت للتحقق من هذه النسب بدقة.

تاريخيًا، استخدم الفنيون طرق استخلاص المذيبات الكيميائية التي تتضمن مواد كيميائية خطرة مثل ثلاثي كلور الإيثيلين (TCE). واليوم، تحولت الصناعة بالكامل تقريبًا نحو طرق الإشعال الحديثة. تحرق أفران الإشعال المادة الرابطة تمامًا عند درجات حرارة قصوى تبلغ عادة حوالي 538 درجة مئوية. يقومون بقياس فقدان الكتلة الناتج لتحديد النسبة المئوية الدقيقة للرابط. هذه العملية تترك الركام العاري سليما. ثم يقوم الفنيون بغربلة المواد المتبقية لتقييم التدرج الكلي. يعمل أسلوب الاختبار الخالي من المذيبات هذا على تحسين سلامة المختبرات بشكل كبير عن طريق إزالة الأبخرة السامة. كما أنه يضمن الامتثال البيئي الصارم من خلال القضاء على التخلص من النفايات الكيميائية الخطرة باهظ الثمن.

قياس خصائص رابط الأسفلت

يتصرف رابط الأسفلت بشكل مختلف عند درجات حرارة مختلفة. يقيس الاختبار خصائص مثل اللزوجة والمرونة ومقاومة التشوه. يستخدم نظام Superpave Performance Grading (PG) هذه الخصائص للمساعدة في اختيار المجلدات المناسبة للمناخات المختلفة.

تحتاج المجلدات المستخدمة في المناخات الباردة إلى مرونة كافية لمقاومة التشقق، بينما تحتاج المجلدات المستخدمة في المناخ الحار إلى مقاومة جيدة للتخدد. تساعد هذه الاختبارات المهندسين على اختيار مواد ربط الإسفلت المناسبة لدرجة الحرارة المحلية

تقييم أداء الرصف الأسفلت

تستخدم المختبرات اختبارات التقادم لفهم كيفية أداء رابط الأسفلت مع مرور الوقت. تحاكي أفران اللفائف الرقيقة (RTFO) التعتيق على المدى القصير أثناء خلط الأسفلت والرصف، في حين تحاكي أوعية التعتيق بالضغط (PAV) التقادم على المدى الطويل أثناء الخدمة.

بعد التقادم، يمكن اختبار المادة الرابطة لمشاكل الرصف الشائعة مثل التخدد الناتج عن درجة الحرارة العالية، والتشقق الناتج عن الإجهاد، والتشقق الناتج عن درجات الحرارة المنخفضة. تساعد هذه الاختبارات المهندسين على تقييم أداء الموثق على المدى الطويل.

أنواع معدات اختبار رابط الأسفلت

أفران الإشعال الأسفلتية

تقوم أفران الإشعال الإسفلتية بقياس محتوى المادة الرابطة والتدرج الكلي في عينات HMA. يقوم الفرن بحرق رابط الأسفلت عند درجات حرارة عالية ويقيس فقدان الوزن الناتج. يقوم نظام الوزن الداخلي تلقائيًا بحساب النسبة المئوية للرابط، مما يقلل العمل اليدوي ويحسن كفاءة الاختبار. ويمكن بعد ذلك استخدام المجموع المتبقي لاختبار التدرج.

مقاييس القص الديناميكية (DSR)

تقوم أجهزة قياس القص الديناميكية بقياس معامل القص المعقد وزاوية الطور لمجلدات الأسفلت. يقومون باختبار المواد في المقام الأول عند درجات حرارة عالية ومتوسطة. يميز DSR كلاً من السلوك اللزج والمرن في ظل تحميل حركة المرور المحاكي. تساعد هذه البيانات المهندسين على التنبؤ بإمكانية التخدد في الأسفلت الطازج وقابلية التشقق الكلالي في الأسفلت القديم. يطبق الجهاز قوة التواء متذبذبة على عينة رابط صغيرة تقع بين لوحين معدنيين يمكن التحكم في درجة حرارتهما.

يجب على الفنيين اتباع عملية إعداد عينة صارمة لضمان دقة قراءات DSR. تتضمن الخطوات ما يلي:

1. قم بتسخين الأسفلت السائل حتى يصبح سائلاً بما يكفي ليصب بسهولة.

2. صب الموثق في قوالب السيليكون المتخصصة لتشكيل أزرار صغيرة.

3. ضع العينة المبردة على لوحة بلتيير السفلية لجهاز قياس الجريان.

4. قم بخفض المغزل العلوي إلى فجوة القطع المحددة (عادةً 0.05 مم فوق فجوة الاختبار النهائية).

5. قم بقص المادة الرابطة الزائدة مع حافة المغزل باستخدام ملعقة ساخنة.

6. قم بخفض المغزل إلى فجوة الاختبار النهائية لإنشاء أسطوانة مثالية مع انتفاخ طفيف إلى الخارج.

أجهزة قياس شعاع الانحناء (BBR) وأجهزة اختبار التوتر المباشر

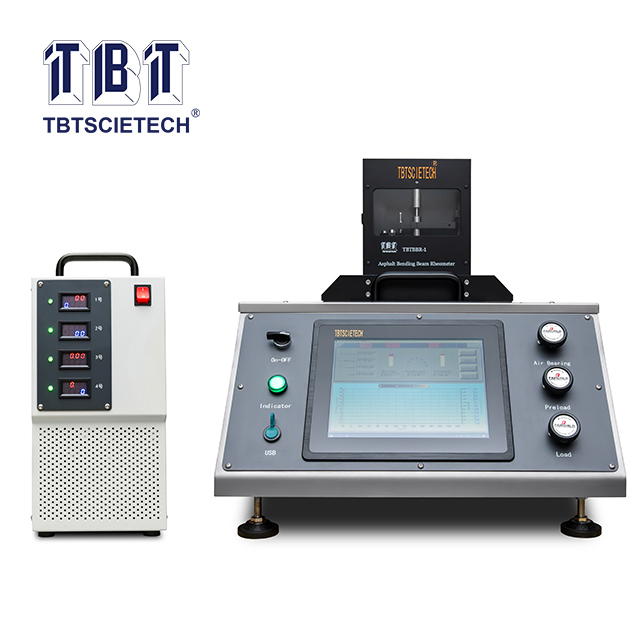

تقيس أجهزة قياس شعاع الانحناء (BBR) صلابة ومرونة مواد ربط الأسفلت في درجات حرارة منخفضة. يطبق BBR حملاً ثابتًا على عينة أسفلت صغيرة ويقيس مدى انحناءها بمرور الوقت.

تقوم أجهزة اختبار التوتر المباشر بسحب عينة من الأسفلت حتى تنكسر. يساعد كلا الاختبارين المختبرات على تقييم مخاطر التشقق الناتج عن درجات الحرارة المنخفضة واختيار المواد الرابطة المناسبة للمناخات الباردة.

أجهزة تكسير مواد رابطة الأسفلت (ABCD)

يقوم جهاز تكسير رابط الأسفلت (ABCD) بتقييم أداء رابط الأسفلت عند درجات حرارة منخفضة. مع انخفاض درجة الحرارة، تنقبض المادة الرابطة حول حلقة معدنية حتى تتشقق. يقوم الجهاز بتسجيل درجة الحرارة والإجهاد عند نقطة التشقق. وهذا يساعد المختبرات على مقارنة المواد الرابطة وتقييم مقاومتها لتشقق الرصيف عند درجات الحرارة المنخفضة.

كيفية اختيار جهاز اختبار الأسفلت

متطلبات الامتثال AASHTO وASTM

يجب أن تستوفي المعدات معايير الصناعة المحددة أو تتجاوزها لضمان صحة البيانات والامتثال القانوني. سترفض الوكالات الحكومية والفدرالية تمامًا نتائج الاختبار الناتجة عن المعدات غير المتوافقة أو التي لم يتم التحقق منها. اطلب دائمًا إثبات الالتزام الحالي بـ ASTM وAASHTO قبل الانتهاء من أي قرار شراء. وهذا يضمن أن مختبرك يمكنه الحفاظ على اعتماد AMRL الخاص به والمزايدة على العقود الحكومية.

يجب أن يدعم الجهاز هندسة الاختبار القياسية، وملفات تعريف درجة الحرارة الدقيقة، ومعدلات التحميل المحددة. التحقق من أن الشركة المصنعة توفر شهادات امتثال موثقة ويمكن تتبعها. تشمل المعايير المشتركة التي يجب عليك التحقق منها ما يلي:

• AASHTO T 308: الطريقة القياسية للاختبار لتحديد محتوى رابط الأسفلت في خليط الأسفلت الساخن (HMA) بطريقة الإشعال.

• AASHTO T 315: الطريقة القياسية للاختبار لتحديد الخواص الريولوجية لرابط الأسفلت باستخدام مقياس القص الديناميكي (DSR).

• AASHTO T 313: الطريقة القياسية للاختبار لتحديد صلابة الزحف الانثناءي لرابط الأسفلت باستخدام مقياس انحناء الشعاع (BBR).

• AASHTO T 240: الطريقة القياسية لاختبار تأثير الحرارة والهواء على الفيلم المتحرك لرابط الإسفلت (اختبار فرن الأغشية الرقيقة المتدحرجة).

الدقة والتحيز والتكرار

يجب أن توفر معدات الاختبار الموثوقة نتائج متسقة وقابلة للتكرار بين مختلف المشغلين والمختبرات. على سبيل المثال، يحتاج DSR إلى تحكم دقيق في درجة الحرارة، بينما يتطلب فرن الإشعال نظام وزن ثابتًا محميًا من تدفق الهواء. يمكن لعناصر التحكم الآلية أن تقلل من الأخطاء البشرية وتساعد المختبرات في الحفاظ على نتائج اختبار متسقة.

الإنتاجية وقابلية التوسع في المختبر

يجب أن يتعامل مختبر الاختبار المزدحم مع حجم كبير من عينات ضمان الجودة/مراقبة الجودة اليومية دون تأخير. لا يمكن لمعداتك أن تصبح عنق الزجاجة في الإنتاج أثناء ذروة موسم الرصف. قم بتقييم إمكانيات الإنتاجية وأوقات الدورة لكل جهاز بعناية. قارن أوقات الحرق النشطة لأفران الإشعال المختلفة لمعرفة أي منها يؤدي إلى نتائج أسرع. تحقق من قدرات الغرفة لمعدات التكييف مثل RTFO وPAV للتأكد من قدرتها على معالجة ما يكفي من العينات في وقت واحد.

يجب عليك التأكد من قدرة المختبر على إجراء اختبارات مستمرة ومتتالية خلال ذروة موسم البناء الصيفي. تعد قابلية التوسع مهمة عندما تزداد متطلبات المشروع فجأة. اختر الآلات التي توفر دورات تبريد أو تسخين سريعة لتعظيم معدل دوران العينات اليومي والحفاظ على تزويد أطقم الرصف بالمزيج المعتمد.

تكامل البرمجيات وإدارة البيانات

معدات الاختبار الحديثة يجب أن تجعل إدارة البيانات بسيطة. ابحث عن الأنظمة التي يمكنها تصدير نتائج الاختبار إلى تنسيقات تقارير LIMS أو USB أو DOT القياسية. تتضمن ميزات البرنامج المفيدة إنشاء التقارير تلقائيًا، وسجلات الاختبار، وأدوات التشخيص الأساسية. تقلل هذه الوظائف من إدخال البيانات يدويًا وتساعد الفنيين على إدارة نتائج الاختبار بشكل أكثر كفاءة.

خاتمة

يتطلب رفع مستوى قدرات الاختبارات المعملية اتباع نهج صارم في اختيار المعدات وإعداد المنشأة. اتبع هذه الخطوات المحددة لتنفيذ جهاز الاختبار الجديد الخاص بك بفعالية:

• قم بمراجعة أنظمة العادم المختبرية الحالية لديك للتأكد من أنها تلبي الحد الأدنى من متطلبات CFM لأفران الإشعال ذات درجة الحرارة العالية.

• حدد موعدًا للتشاور المباشر مع الشركات المصنعة للمعدات للتحقق من امتثال AASHTO وASTM لعقود DOT الخاصة بالدولة.

• قم بإنشاء سجل داخلي مخصص لتتبع عوامل التصحيح الإجمالية اليومية ومعايرة خلايا الحمل الأسبوعية.

• وضع بروتوكول تدريب موحد لجميع الفنيين مع التركيز على التعامل الآمن وتنظيف مغازل مقياس الجريان الدقيقة.

التعليمات

س: ما هو الفرق بين جهاز اختبار رابط الأسفلت وجهاز اختبار أداء خليط الأسفلت (AMPT)؟

ج: يقوم مختبرو المواد الرابطة بتحليل الأسمنت الإسفلتي السائل نفسه لتحديد خصائصه الريولوجية والميكانيكية المحددة. في المقابل، يقوم اختبار AMPT باختبار الخواص الميكانيكية لخليط الركام الأسفلتي المضغوط بالكامل. يقوم AMPT بتنفيذ اختبارات الأداء على المزيج النهائي، مثل رقم التدفق، والانحناء شبه الدائري، والتوتر غير المباشر.

س: كيف يحدد فرن الإشعال الإسفلتي محتوى المادة الرابطة؟

ج: يقوم الفرن بتسخين عينة HMA إلى درجات حرارة قصوى لحرق الأسمنت الإسفلتي السائل بالكامل. ويستخدم مقياسًا داخليًا لقياس الفرق في الكتلة قبل الاحتراق وبعده. تحسب خسارة الكتلة هذه النسبة المئوية الدقيقة للرابط. يتم بعد ذلك استخدام الركام النظيف المتبقي لاختبار التدرج القياسي.

س: لماذا يعد اختبار خصائص رابط الأسفلت مهمًا لتصميم مزيج Superpave؟

ج: تحدد خصائص المادة الرابطة بشكل مباشر قدرة الرصيف على مقاومة حركة المرور الكثيفة في الصيف والتشقق الحراري في الشتاء. تشكل هذه القياسات الدقيقة الأساس الكامل لنظام تصنيف الأداء (PG). يضمن التحقق من صحة هذه الخصائص متانة الخليط بشكل عام وطول عمر سطح الطريق.

س: ما هي المعايير التي تحكم استخدام معدات اختبار رابط الأسفلت؟

ج: تتطلب الوكالات الحكومية والفدرالية الالتزام الصارم بمعايير اختبار محددة. تشمل المعايير الأساسية AASHTO T 308 لتحديد محتوى الرابط عبر طرق الإشعال. يحكم AASHTO T 315 استخدام مقياس القص الديناميكي. تنطبق أيضًا معايير ASTM المقابلة وفقًا لمتطلبات المشروع المحددة.

س: هل يمكن استخدام أجهزة اختبار رابط الأسفلت لمواد أخرى غير HMA؟

ج: نعم. في حين أنها مصممة خصيصًا للإسفلت السائل، فإن بعض أجهزة قياس الرطوبة توفر تنوعًا كبيرًا في الاختبارات. اعتمادًا على تكوين المغزل ونطاق درجة الحرارة، يمكن لوحدات DSR المتطورة تقييم المواد اللزجة الأخرى. تستخدمها المختبرات بشكل متكرر لاختبار الشموع والشحوم الثقيلة ومواد التسقيف التجارية والأطعمة والمستحضرات الصيدلانية المختلفة.

س: كم مرة تحتاج معدات اختبار رابط الأسفلت إلى المعايرة؟

ج: يتم تحديد تردد المعايرة بشكل صارم وفقًا لمعايير AASHTO وASTM، جنبًا إلى جنب مع بروتوكولات ضمان الجودة في المختبر الداخلي. عادةً، تتطلب المعدات معايرة احترافية شاملة على أساس سنوي. يجب على الفنيين أيضًا إجراء عمليات تحقق داخلية يومية أو أسبوعية باستخدام مواد مرجعية قياسية لضمان الدقة المستمرة بين دورات المعايرة الرسمية.
