كيف يعمل مقياس انحراف الوزن المتساقط؟

مع زيادة الأعمار للبنية التحتية على الطرق وزيادة أحمال حركة المرور ، يصبح تقييم الرصيف الدقيق أمرًا بالغ الأهمية لضمان السلامة والمتانة وتخطيط الصيانة الفعال من حيث التكلفة. من بين طرق اختبار الرصيف المختلفة ، أصبح مقياس انحراف الوزن المتساقط (FWD) أداة اختبار قياسية غير مدمرة (NDT) في جميع أنحاء العالم لتقييم القدرة الهيكلية للرصيف.

سيشرح هذا الدليل الشامل كيف يعمل مقياس انحراف الوزن المتساقط ، ومبادئه الأساسية ، وإجراءات الاختبار ، والمزايا ، والمعلمات الفنية ، وأهميته في إدارة أصول الرصيف الحديثة. كما سيسلط الضوء على كيفية قيام Nanjing T-Bota Scietech Instruments & Equipment Co. ، Ltd. ، المورد العالمي بمعدات اختبار الطرق ، ودعم العملاء الذين لديهم أنظمة FWD المتقدمة لاختبار الرصيف الموثوق والدقيق والفعال.

ما هو مقياس انحراف الوزن المتساقط?

مقياس انحراف الوزن المتساقط (FWD) هو جهاز اختبار للرصيف غير المدمر يقيس استجابة انحراف الرصيف تحت حمل ديناميكي لمحاكاة تحميل عجلة متحركة. يساعد المهندسين على تحديد الحالة الهيكلية للرصيف ، مما يتيح قرارات الصيانة وإعادة التأهيل الفعالة.

يتضمن القياس الأساسي إسقاط وزن معروف من ارتفاع محدد مسبقًا على لوحة تحميل يستريح على الرصيف ، مما يولد نبضة حمولة مماثلة في المدة وحجمها في مركبة متحركة. يتم قياس الانحرافات السطحية الناتجة باستخدام مجموعة من الجيوفونات الموضوعة على مسافات شعاعية محددة من مركز الحمل.

كيف يعمل مقياس انحراف الوزن المتساقط؟

مقياس انحراف الوزن المتساقط (FWD) هو جهاز متطور يستخدم لتقييم السلامة الهيكلية وأداء الأرصفة من خلال محاكاة حمولة محور السيارة وقياس استجابة انحراف الرصيف. هذه الأداة ضرورية لتخطيط الصيانة ، واستراتيجيات إعادة التأهيل ، وإدارة الرصيف الشاملة. فيما يلي نظرة مفصلة على كيفية عملها ، بما في ذلك مكوناته وإجراءات الاختبار وتفسير البيانات.

مكونات مقياس انحراف الوزن المتساقط

نظام التحميل

نظام التحميل هو المكون الأساسي لـ FWD. يتكون من آلية انخفاض في الوزن يمكن تعديلها على ارتفاعات وكتل مختلفة لإنشاء حمولة دافعة محكومة. عادة ، يتراوح نطاق الحمل بين 7 كيلو نيوتن و 120 كيلو نيوتن ، محاكاة وزن محور السيارة. يضمن هذا النظام تطبيق الحمل بشكل موحد ومتسق على سطح الرصيف.

نظام المخزن المؤقت

يتضمن نظام المخزن المؤقت الينابيع ومنصات المطاط التي تساعد على تشكيل نبض التحميل. تضمن هذه المكونات أن يتم تطبيق الحمل بطريقة تحاكي عن كثب ظروف حركة المرور في العالم الحقيقي. يساعد نظام المخزن المؤقت أيضًا على حماية لوحة الحمل وأجهزة الاستشعار من قوى التأثير المفرطة.

لوحة تحميل

لوحة الحمل عبارة عن لوحة معدنية دائرية ، عادةً بقطر 300 مم ، يتم وضعها مباشرة على سطح الرصيف. يوزع الحمل بالتساوي عبر الرصيف ، مما يضمن أن تكون قياسات الانحراف دقيقة وتمثيل استجابة الرصيف للحمل المطبق.

مستشعرات الانحراف (الجيوفونات)

يتم وضع مستشعرات الانحراف ، والمعروفة أيضًا باسم الجيوفونات ، على مسافات شعاعية مختلفة من لوحة الحمل. عادةً ما يتم استخدام 7 إلى 9 الجيوفونات ، وضعت على مسافات مثل 0 مم (مباشرة تحت لوحة الحمل) ، 200 مم ، 300 مم ، 450 مم ، 600 مم ، 900 مم ، و 1200 ملم. تقيس هذه المستشعرات انحراف سطح الرصيف في كل موقع ، مما يوفر صورة شاملة لكيفية تشوه الرصيف تحت الحمل.

نظام الحصول على البيانات

يسجل نظام الحصول على البيانات نبض التحميل وبيانات الانحراف المقابلة من الجيوفونات. هذا النظام أمر بالغ الأهمية لالتقاط بيانات دقيقة وموثوقة ، وهو أمر ضروري للتحليل اللاحق. غالبًا ما تتضمن أنظمة FWD الحديثة إمكانيات تسجيل البيانات المتقدمة ، مما يسمح بمراقبة وتسجيل نتائج الاختبار في الوقت الفعلي.

وحدة التحكم

وحدة التحكم هي دماغ نظام FWD. يسمح للمشغلين بتكوين معلمات الاختبار ، مثل ارتفاع ارتفاع ووزنه ، ومراقبة الاختبار في الوقت الفعلي ، وتسجيل البيانات. توفر وحدة التحكم أيضًا واجهات سهلة الاستخدام لتحليل البيانات وتقاريرها ، مما يسهل على المهندسين تفسير النتائج.

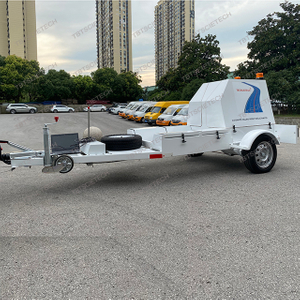

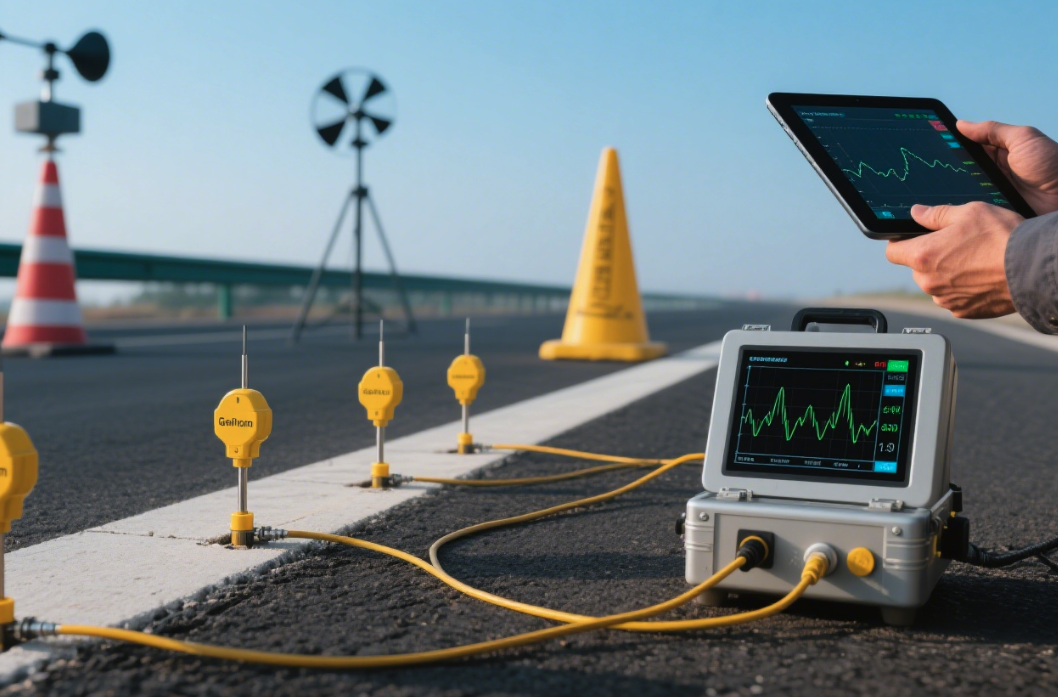

إجراء الاختبار

وضع FWD

يتم وضع نظام FWD في نقطة الاختبار على الرصيف. يتم وضع لوحة الحمل بعناية على اتصال مع سطح الرصيف ، مما يضمن أن يكون المستوى والاتصال الكامل بالرصيف. هذه الخطوة مهمة للحصول على قياسات انحراف دقيقة.

تطبيق الحمل

يتم إسقاط الوزن المعروف من ارتفاع محدد ، مما يخلق نبضة حمل عابرة يتم نقلها عبر لوحة الحمل إلى الرصيف. يمكن ضبط ارتفاع وكتلة الوزن المتساقط لمحاكاة أحمال المحور المختلفة ، مما يتيح مجموعة واسعة من سيناريوهات الاختبار.

قياس الانحرافات

تقيس مستشعرات الانحراف (الجيوفونات) انحرافات السطح الناتجة عن نبض الحمل على مسافات مجموعة من مركز الحمل. تلتقط هذه المستشعرات استجابة الرصيف في الوقت الفعلي ، مما يوفر بيانات مفصلة حول كيفية تشوه الرصيف تحت الحمل المطبق.

تسجيل البيانات

يسجل النظام ذروة الانحرافات وقيم التحميل. تعتبر هذه البيانات أمرًا بالغ الأهمية لتحليل النزاهة الهيكلية للهيكلية والأداء. قد يتم تنفيذ قطرات متعددة لتقييم التكرار وفهم كيف يتصرف الرصيف تحت أحجام الحمل المختلفة.

تفسير البيانات

تشكل بيانات الانحراف المسجلة وعاء انحراف ، وهو تمثيل رسومي لكيفية انحراف الرصيف تحت الحمل المطبق. يوفر وعاء الانحراف هذا رؤى قيمة في السلوك الهيكلي للرصيف. باستخدام برامج الحساب الخلفي ، يمكن للمهندسين تقدير:

وحدات مرنة لكل طبقة رصيف

من خلال تحليل بيانات الانحراف ، يمكن للمهندسين تقدير المعامل المرن لكل طبقة من الرصيف. تعتبر هذه المعلومات أمرًا بالغ الأهمية لفهم قدرة الصلابة وحمل الحمل لكل طبقة ، مما يساعد بدوره في تقييم السلامة الهيكلية الشاملة للرصيف.

الرصيف القدرة الهيكلية

تساعد بيانات الانحراف أيضًا في تقدير القدرة الهيكلية للرصيف. ويشمل ذلك تحديد ما إذا كان الرصيف يمكنه تحمل أحمال حركة المرور المتوقعة وتحديد أي نقاط ضعف محتملة أو مناطق قد تتطلب الصيانة أو إعادة التأهيل.

خدمة الخدمة المتبقية

من خلال تحليل بيانات الانحراف ومقارنتها بالبيانات التاريخية ، يمكن للمهندسين تقدير عمر الخدمة المتبقية للرصيف. هذه المعلومات لا تقدر بثمن لتخطيط جداول الصيانة والميزنة للإصلاحات المستقبلية أو البدائل.

مقارنة مع طرق اختبار الرصيف الأخرى

لا يزال اختبار FWD هو المعيار الصناعي للتقييم الهيكلي عالية الدقة للأرصفة.

تطبيقات انخفاض انحراف الوزن

تقييم الطرق السريعة والممر

يستخدم مقياس انحراف الوزن المتساقط (FWD) على نطاق واسع لتقييم سعة حمل الحمل والصحة الهيكلية للطرق السريعة والممرات. من خلال قياس انحراف سطح الرصيف تحت حمل مركبة محاكاة ، يوفر FWD بيانات مهمة عن الحالة العامة للرصيف. تعد هذه المعلومات ضرورية لتحديد المناطق التي قد تتطلب الصيانة أو الإصلاح ، مما يضمن أن هذه البنية التحتية للنقل الحرجة يمكن أن تدعم بأمان أحمال المرور التي تم تصميمها للتعامل معها. على سبيل المثال ، على الطرق السريعة ، يمكن لـ FWD اكتشاف البقع الضعيفة أو مناطق الفشل المحتمل ، مما يسمح بالتدخلات في الوقت المناسب لمنع الحوادث وتوسيع عمر خدمة الرصيف.

تصميم تراكب

عند التخطيط للتراكب ، يلعب FWD دورًا مهمًا في تحديد السماكة المناسبة ونوع مواد التراكب اللازمة. من خلال تقييم حالة الرصيف الحالي ، يمكن للمهندسين حساب سعة التحميل الإضافية المطلوبة وتصميم تراكب من شأنه أن يوسع حياة الرصيف بشكل فعال. تساعد بيانات الانحراف التي تم الحصول عليها من FWD في اتخاذ قرارات مستنيرة حول سمك ونوع مواد التراكب ، مما يضمن أن الطبقة الجديدة ستوفر الدعم الهيكلي اللازم دون التحميل الزائد للرصيف الحالي.

ضبط الجودة

تعد مراقبة الجودة جانبًا حيويًا لبناء الرصيف ، و FWD هي أداة لا غنى عنها في هذا المجال. يتم استخدامه لتقييم الأرصفة التي تم إنشاؤها حديثًا لضمان تلبية معلمات التصميم المحددة. من خلال قياس انحراف الرصيف تحت الأحمال التي يتم التحكم فيها ، يمكن لـ FWD التحقق من أن الرصيف قد تم إنشاؤه وفقًا للمعايير المطلوبة. يساعد ذلك في تحديد أي انحرافات عن مواصفات التصميم في وقت مبكر من عملية البناء ، مما يسمح بالتصحيحات في الوقت المناسب وضمان أن الرصيف النهائي يلبي معايير الجودة والأداء المطلوبة.

الرصيف الجنائي

في حالات فشل الرصيف المبكرة ، يعد FWD أداة قوية لتحليل الطب الشرعي. يمكن استخدامه للتحقيق في الأسباب الأساسية لهذه الإخفاقات من خلال قياس استجابة الرصيف للتحميل. يمكن أن تكشف بيانات الانحراف عن أوجه القصور الهيكلية ، مثل Subgrades الضعيفة ، أو عدم كفاية الصرف ، أو ممارسات البناء الضعيفة. من خلال تحديد هذه القضايا في وقت مبكر ، يمكن للمهندسين تنفيذ الإصلاحات المستهدفة وإعادة التأهيل ، ومنع المزيد من التدهور وتوسيع عمر خدمة الرصيف.

البحث والتطوير

يستخدم FWD أيضًا على نطاق واسع في أنشطة البحث والتطوير المتعلقة بمواد الرصيف والهيكل وتقنيات إعادة التأهيل. يمكن للباحثين استخدام FWD لدراسة أداء المواد والتصاميم الجديدة في ظل ظروف خاضعة للرقابة ، وتوفير رؤى قيمة لسلوكهم على المدى الطويل. يمكن أن تساعد هذه البيانات في تطوير حلول رصيف أكثر متانة وفعالة من حيث التكلفة ، مما يحسن الأداء العام وطول عمر البنية التحتية للنقل.

اعتبارات السلامة أثناء اختبار FWD

تأمين منطقة الاختبار

أثناء اختبار FWD ، من الأهمية بمكان التأكد من تأمين منطقة الاختبار بشكل صحيح لتجنب الحوادث ذات حركة المرور. يمكن تحقيق ذلك من خلال إعداد أجهزة التحكم في حركة المرور مثل الأقماع وعلامات التحذير والحواجز التي تحول دون إنشاء منطقة عمل آمنة. بالإضافة إلى ذلك ، قد يُطلب من العلامات أو موظفي مراقبة حركة المرور توجيه حركة المرور وضمان سلامة كل من طاقم الاختبار ومستخدمي الطرق. إن تأمين منطقة الاختبار لا يمنع الحوادث فحسب ، بل يقلل أيضًا من الاضطرابات في عملية الاختبار.

الموظفين المدربين

يجب تشغيل معدات FWD حصريًا من قبل الموظفين المدربين. يضمن التدريب المناسب أن يكون المشغلون على دراية بوظائف المعدات وبروتوكولات السلامة وإجراءات الطوارئ. يتم تجهيز الموظفين المدربين بشكل أفضل للتعامل مع المواقف غير المتوقعة ويمكنهم تشغيل الجهاز بكفاءة وأمان. هذا يقلل من خطر الحوادث ويضمن إجراء عملية الاختبار وفقًا لمعايير السلامة المعمول بها.

استخدام معدات الحماية الشخصية (PPE)

عند التشغيل بالقرب من مناطق المرور أو في بيئات محتملة خطرة ، من الضروري استخدام معدات الحماية الشخصية المناسبة (PPE). ويشمل ذلك سترات عالية الوضوح ، وخوذات السلامة ، والقفازات ، ونظارات السلامة. يساعد PPE على حماية المشغلين من المخاطر المحتملة مثل الحطام الطائر وحوادث المرور والتعرض للمواد الضارة. لا يتوافق استخدام معدات الحماية الشخصية فقط مع لوائح السلامة ولكن أيضًا يعزز السلامة الكلية لطاقم الاختبار.

الالتزام بأدلة المعدات

يعد اتباع أدلة المعدات للتشغيل والصيانة الآمنة أحد اعتبارات السلامة الأساسية. توفر الأدلة إرشادات مفصلة حول كيفية تشغيل FWD بأمان ، بما في ذلك إجراءات الإعداد والمعايرة والإغلاق المناسبة. كما أنها تحدد متطلبات الصيانة لضمان بقاء الجهاز في حالة عمل جيدة. يساعد الالتزام بهذه الإرشادات في منع خلل المعدات والحوادث ، مما يضمن إجراء عملية الاختبار بأمان وفعالية.

التعليمات

ما هو مقياس انحراف الوزن المتساقط (FWD)؟

مقياس انحراف الوزن المتساقط (FWD) هو جهاز اختبار للرصيف غير المدمر يقيس استجابة انحراف الرصيف تحت حمل ديناميكي لمحاكاة تحميل عجلة متحركة. يساعد المهندسين على تحديد الحالة الهيكلية للرصيف ، مما يتيح قرارات الصيانة وإعادة التأهيل الفعالة.

لماذا يعد اختبار FWD مهمًا؟

يعد اختبار FWD أمرًا بالغ الأهمية لتقييم قدرة حمل الحمل والصحة الهيكلية للأرصفة. ويوفر بيانات مفصلة عن انحراف الرصيف ، مما يساعد في اتخاذ قرارات مستنيرة بشأن الصيانة وإعادة التأهيل وتصميم الرصيف الجديد. هذا يضمن أن تظل الطرق والممرات آمنة ودائمة في ظل زيادة عدد الأحمال المرورية.

ما هي المكونات الرئيسية لنظام FWD؟

تشمل المكونات الرئيسية لنظام FWD:

• نظام التحميل: ينشئ حمولة دافع يتم التحكم فيها عن طريق إسقاط وزن معروف من ارتفاع محدد مسبقًا.

• نظام المخزن المؤقت: يشكل نبض التحميل ويحمي لوحة الحمل وأجهزة الاستشعار.

• لوحة التحميل: لوحة دائرية موضوعة على سطح الرصيف لتوزيع الحمل.

• مستشعرات الانحراف (الجيوفونات): قياس انحرافات السطح على مسافات مختلفة من مركز الحمل.

• نظام الحصول على البيانات: سجلات تحميل النبض والانحراف.

• وحدة التحكم: تكوين ومعلمات اختبار وبيانات اختبار السجلات.

كيف يتم تفسير بيانات الانحراف؟

تشكل بيانات الانحراف المسجلة وعاء الانحراف ، 'الذي يوضح كيف يستجيب الرصيف تحت الحمل. باستخدام برامج الحساب الخلفية ، يمكن للمهندسين تقدير المعدل المرن لكل طبقة رصيف ، والقدرة الهيكلية للرصيف ، وعمر الخدمة المتبقية.

خاتمة

يعد مقياس انحراف الوزن المتساقط أداة أساسية في مجموعة أدوات تقييم الرصيف ، حيث توفر اختبارًا غير مدمر ودقيق وفعال لتقييم القدرة الهيكلية للرصيف. لا يمكن مبالغة دورها في دعم تخطيط الصيانة الفعال من حيث التكلفة وتقييم سعة التحميل وإدارة الأصول. مع استمرار ارتفاع متطلبات البنية التحتية على مستوى العالم ، سيساعد اعتماد أنظمة FWD المتقدمة أصحاب المصلحة على الحفاظ على سلامة وأداء شبكات الطرق وأداءها بكفاءة.

تلتزم شركة Nanjing T-Bota Scietech Instruments & Equipment Co. ، Ltd. بتوفير أنظمة FWD عالية الجودة ومتقدمة لتلبية الاحتياجات المتطورة لصناعة تقييم الرصيف. إذا كنت على استعداد لتعزيز قدرات اختبار الرصيف الخاصة بك ، فاتصل بـ T-Bota اليوم لمعرفة كيف يمكن أن تدعم حلول FWD الخاصة بنا مشاريع تقييم طريقك ومطاراتك بدقة وموثوقية.
