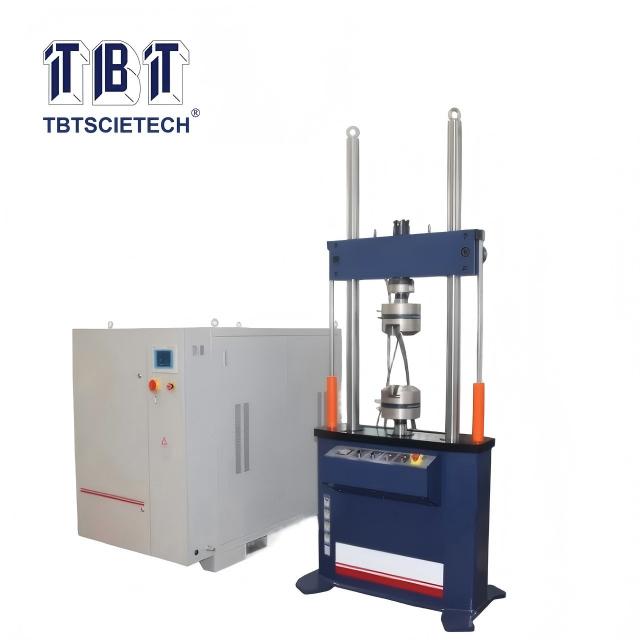

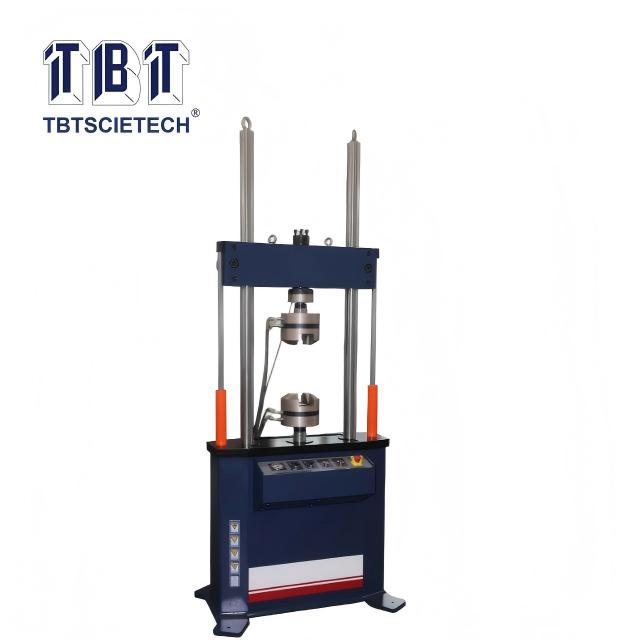

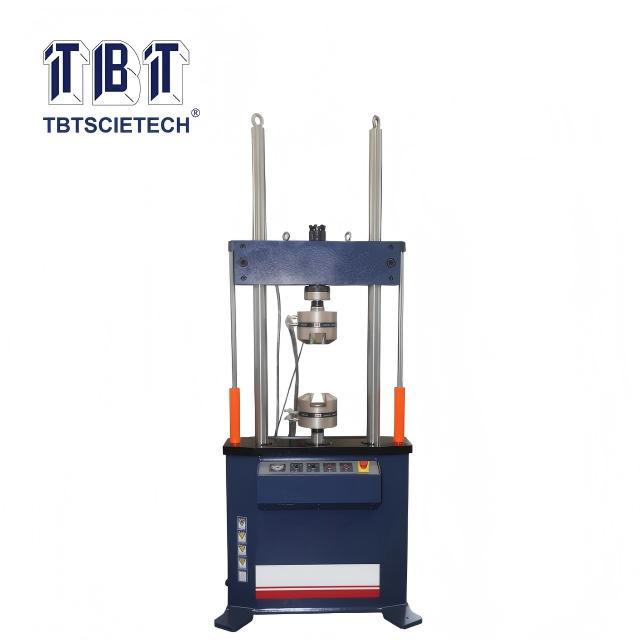

جهاز نظام اختبار التعب الديناميكي الهيدروليكي

يمكن لنظام التحكم المؤازر ذو الحلقة المغلقة والذي يتكون من وحدة تحكم كهربائية وصمام مؤازر ومستشعر التحميل أو مستشعر الإزاحة ومقياس الامتداد والكمبيوتر التحكم تلقائيًا في  عملية  الاختبار بدقة وقياس  معلمات الاختبار ,  تلقائيًا مثل  قوة الاختبار والإزاحة  والتشوه وعزم الدوران والزاوية  وما إلى ذلك .  .

يمكن لآلة الاختبار تحقيق  موجة جيبية -وموجة مثلثة وموجة مربعة -وموجة مسننة وموجة سالبة -وموجة نبضية وأشكال موجية أخرى، ويمكنها إجراء اختبارات الشد والضغط والانحناء واختبارات التعب ذات الدورة المنخفضة بيئة  والدورة العالية . يمكن  تكوين الغرفة لإجراء اختبارات المحاكاة  البيئية في درجات حرارة مختلفة.

تتميز عملية اختبار الآلة بأنها  مرنة ومريحة . الرأس المتقاطع  يتم تشغيل كل من  رفع والقفل وتثبيت العينات  بواسطة زر b. بفضل تكنولوجيا  التحميل المؤازر الهيدروليكي المتقدمة ،  وأجهزة استشعار التحميل  الديناميكي عالية الدقة أو مستشعر الإزاحة المغناطيسي عالي الدقة ،  تضمن الماكينة قوة  الاختبار والإزاحة تلقائيًا  . إمكانية يتيح نظام القياس والتحكم الرقمي  بالكامل  التحكم PID  من  أجل ce والتشوه والإزاحة، وتحقيق التبديل بسلاسة  بين بعضها البعض . يعمل برنامج الاختبار  تحت  WIN DOWS XP / W in7  مع  قدرة قوية على معالجة البيانات ، ويمكنه حفظ ظروف ونتائج الاختبار وعرضها وطباعتها تلقائيًا.

المعايير النسبية:

GB/T 2611-2007، GB/T16825.1-2008،  GB/T 16826-2008، JB/T 8612-1997، JB9397-2002، GB/T 3075-2008، GB/T15248-2008، GB/T21143-2007، HG／T 2067-1991، ASTM E399－09، ASTM E1820 2001.

المواصفات الرئيسية:

المواصفات القياسية  : 1،
إطار  تحميل  بعمودين ،  العمود  مطلي بالكروم الصلب  ومصقول، بمسافة العمود 555 مم  وقطر العمود 75 مم.
2، الرأس المتقاطع العلوي هو  قفل  &  رفع يتم التحكم فيه هيدروليكيًا .  الحد الأقصى  لمساحة الاختبار الرأسي  هو  800 مم (قابل للتوسيع 1000 مم).
3،  ارتفاع طاولة التشغيل: 8 - 40 مم.
4، صلابة الإطار: 3×108 N/m

إعدادات :

1. إطار تحميل قوي سميك مكون من 2 أو 4 لومن 2. .
مصدر طاقة صامت -ذكي ذو ضغط ثابت .
3. نظام  تحكم ديناميكي وثابت  بأرقام كاملة .
4. حوار بين الآلة باللغة الإنجليزية مع برنامج تطبيقي لتشغيل الكمبيوتر على مستوى منخفض.
5. الكمبيوتر الصناعي Advantech  مع  الطابعة 6. .
الملحقات  ذات الصلة .

تفاصيل  المحرك المؤازر :
1، بحد أقصى.  قوة الاختبار: مطابقة  مع كل نموذج رقم.
2 ، الحد الأقصى .  للسكتة الدماغية: ± 100 مم (السكتة الإجمالية 200 مم)
3 ،  مشغل مؤازر ديناميكي متخصص مناسب  للاختبارات الديناميكية والثابتة.
4، قضيب المكبس المزدوج. قضيب المكبس تتم معالجة سطح  من خلال  عملية خاصة  للحصول على تأثير نهائي عالي  ومناسب للاختبار الديناميكي طويل المدى.

5 ، يتم استخدام وحدات الختم عالية السرعة (German Servo Gly Ring، Ster Seal)  لختم المكبس والأسطوانة وقضيب  المكبس والنهاية  c . استفد من الدعم  عالي السرعة المقاوم للتآكل والحلقة المثبتة (ألمانيا)  ، حيث يحصل المشغل على صلابة  جيدة  ومقاومة قوية لتحديد الاتجاه.

6 ، مع مستشعر الإزاحة  b uilt-i n ، والصمام المؤازر الكهربائي الخارجي ومستشعر  التحميل  ، توجد حلقات تحكم في حلقة  cl osed للتحميل  والإزاحة.
7، مستشعر التحميل  موجود  أعلى  قضيب المكبس، ومجهز بحلقة مضغوطة مسبقًا ، فهو يضمن تمامًا  موثوقية  &  سلامة الاتصال  لاختبار ديناميكي 8 .
، يتم تثبيت ممتص الصدمات الهيدروليكي  في الموضع الحد  لسعة المحرك لتجنب الضرر الناجم عن نفاد التحكم.

تفاصيل أجهزة الاستشعار:

1،  مستشعر التحميل: مستورد من الولايات المتحدة  للإجهاد والضغط ثنائي الاتجاه، بحد أقصى.  التحميل  ±350 كيلو نيوتن، مع  قدرة تحمل التحميل الزائد بنسبة 150%. بالتنسيق مع نظام التحكم، خطأ الإشارة ±1%. المستشعر قبل مغادرة المصنع.  تتم معايرة

2 ، مستشعر الإزاحة: مستورد من الولايات المتحدة ، مستشعر الإزاحة غير المتصل بالتباطؤ المغناطيسي ،    النطاق الفعال (الحد الأقصى  للإزاحة) ± 100 مم ، منسق مع نظام التحكم ، خطأ الإشارة: ± 0.5٪ FS. المستشعر قبل مغادرة المصنع.  تتم معايرة

3 ، صمام مؤازر: مستورد من الولايات المتحدة ، صمام مزدوج متوازي  يستخدم  لمشغل 300 كيلو نيوتن ، تدفق صمام واحد 63 لتر / دقيقة ، ضغط 21 ميجا باسكال ، إجمالي التدفق 120 لتر / دقيقة  للصمام المزدوج. يتم تثبيت صمامات المؤازرة  على كتلة التثبيت للتكامل مع المحرك.

مصدر طاقة مؤازر ذو ضغط مستمر

1، ذات الضغط المستمر  يتم تركيب محطات الضخ المؤازرة  في  غرفة الضخ، ويتم توصيل الزيت الهيدروليكي بالقرب من  المحرك الرئيسي  عن طريق الأنابيب، ويتم توصيله بمحرك مؤازر عن طريق خط خرطوم خط خرطوم فاصل الزيت.
2، محطة الضخ هي محطة ضخ قياسية  مصممة وحدات  . من الناحية النظرية، يمكن تحويلها إلى محطة ضخ كبيرة بأي  تدفق، لذلك فهي تتمتع بقابلية توسعة جيدة واستخدام مرن.

3، إجمالي التدفق 42 لتر / دقيقة، الضغط 21 ميجا باسكال.  (يمكن تعديلها وفقًا لمتطلبات  الاختبار  ) 4
، إجمالي الطاقة 22 كيلو وات، 380 فولت، ثلاث مراحل، 50 هرتز، تيار متردد.
5، تم تصميم وتصنيع محطة الضخ  وفقًا للتصميم المعياري القياسي، وهي مجهزة بوحدة تثبيت جهد التتابع، وهي  متصلة بمحرك.
6 ، تتكون محطة الضخ من مضخة الزيت والمحركات  ومجموعات صمامات تبديل الضغط العالي والمنخفض والمراكم ومرشحات الزيت وخزانات الزيت  وأنظمة الأنابيب وما إلى ذلك.

7، هناك 3 مراحل لنظام الترشيح: كمامة شفط مضخة الزيت بدقة  100μ، مخرج مصدر الزيت  3μ، وحدة منظم جهد التتابع  3μ  .

8، مضخة الزيت عبارة عن  مضخة تروس داخلية  من شركة Telford الألمانية، والتي تعتمد ناقل حركة تروس داخلي مطوي  مع  ضوضاء منخفضة  ومتانة ممتازة وعمر طويل.

9، تم تجهيز محرك مضخة الزيت بجهاز تخميد الاهتزاز (وسادة التخميد) لتقليل الاهتزاز والضوضاء.
10 ، يعتمد  مجموعة صمامات تبديل الضغط العالي والمنخفض لبدء وإيقاف النظام الهيدروليكي. 11،
خزان  زيت مؤازر قياسي مغلق بالكامل  بحجم  لا يقل عن 260 لتر، وله وظائف قياس درجة الحرارة، وترشيح الهواء، وعرض مستوى الزيت.
