اختبار وظيفي لملف سطح طريق الرصيف على الرصيف

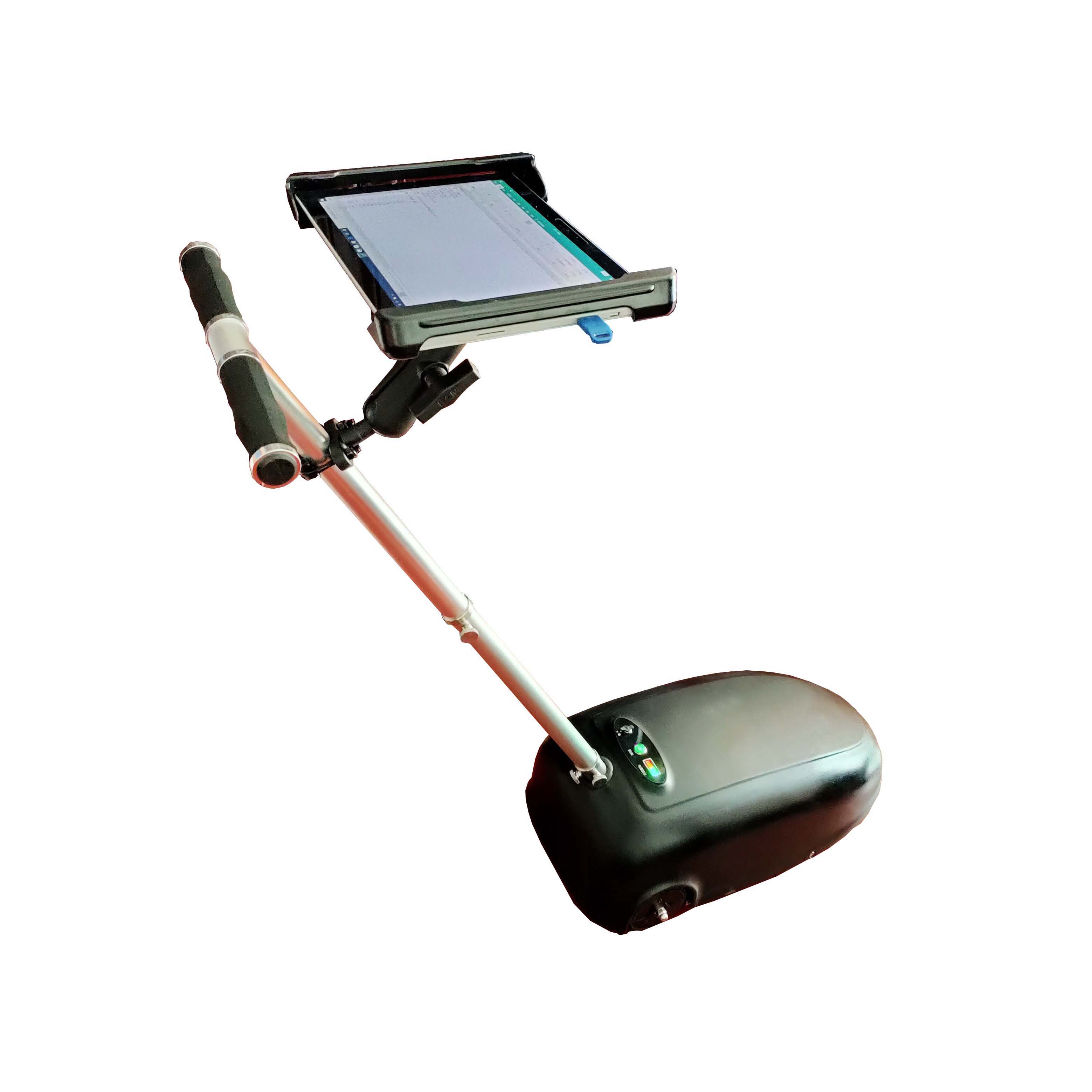

يعد الاختبار الوظيفي لملف تعريف سطح الطريق على الرصيف مقياسًا للمشي عالي الدقة ،   مزود بمستشعر زاوي وجهاز لوحي مستورد ، يمكنه قياس المظهر الجانبي الطولي للرصيف أثناء دفع المشغل بسرعات عادية تصل إلى 3 كم / ساعة ، ثم ينتج مخرجات مثل IRI و SMTD   من خلال حساب النماذج الرياضية.

يمكن استخدامه على نطاق واسع لفحص جودة الأرصفة وممرات المشاة والأنفاق ومدارج المطارات وألواح البناء ،   أو كونها أداة مرجعية للمعايرة والتقييم لملفات التعريف عالية السرعة من نوع السيارة.

المعيار ذو الصلة:

JTGE 60-2008 ، JTG  F80-2017 ، ASTM E2133.

الخصائص الرئيسية:

محمول بحجم صغير ، عملية بسيطة.

نتائج الوقت الحقيقي من IRI  ومؤشر MPD ومنحنى  يتم عرضها على شاشة الكمبيوتر اللوحي ، والتي  يمكن طباعتها  في الموقع على الفور.

نظام الكشف متصل بالكمبيوتر اللوحي عن طريق Wi-Fi.

الحصول على البيانات &  تتم المعالجة  عن طريق الجهاز اللوحي.

مقارنةً بملف تعريف الليزر المُثبَّت على السيارة ، تكون سرعة الكشف عن ملف تعريف المشي أبطأ ، ولكن دقة الكشف أعلى.

1 ، كشف وإخراج العناصر:

الخشونة الدولية  الفهرس (IRI)

الانحراف المعياري للخشونة  (س)

عمق النسيج المقاس لجهاز الاستشعار (SMTD) ،  (MPD اختياري)

مؤشر جودة الركوب (RQI)

سرعة الفحص والمسافة والانحدار للملف الطولي للرصيف

2 ، المواصفات

1 ،  سيارة الكاشف  مع الدفع  عصا  والكمبيوتر اللوحي عقد الإطار.

2 ،  لوح  مع برنامج Windows 7.  (اختياري ، غير مدرج في الاقتباس)

3 ،  برمجيات التفتيش  قرص مضغوط  مع دليل.

4 ، منصة المعايرة.

5 ، طابعة محمولة

6 ، حالة التعبئة.

قائمة المكونات المستوردة:

مستشعر الليزر: صنع في بيلاروسيا ، العلامة التجارية: Riftek
حساب البياناتواجهة المستخدمبطاقة انتقالية: صنع في الولايات المتحدة ، العلامة التجارية:  مركز عملائي
مستشعر الزاوية: Mفي Uالولايات المتحدة, ماركة: MEAS
كمبيوتر لوحي: صنع في الولايات المتحدة ، العلامة التجارية: Microsoft Surface
