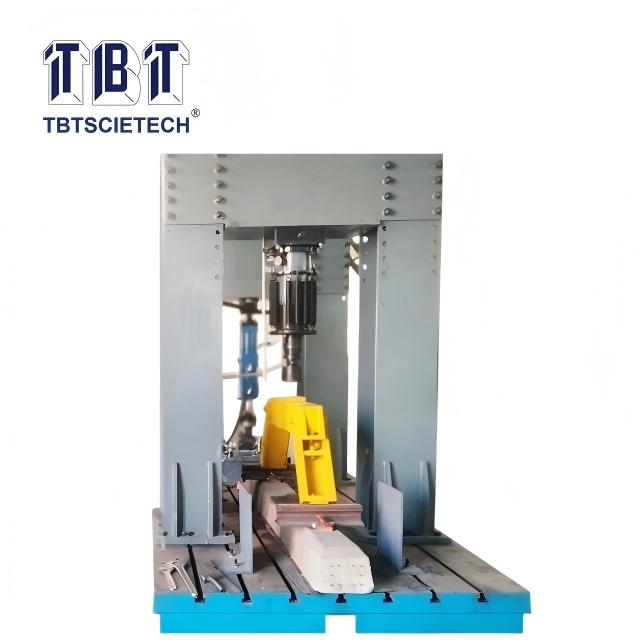

اختبار ثابت وديناميكي على نظام تثبيت السكك الحديدية

تعمل منصة اختبار نظام تثبيت السكك الحديدية على تحسين تقنية التحميل المؤازر الكهروهيدروليكي للتحكم بالكمبيوتر وتقنية تحميل التعب النابض الكهروهيدروليكي، وهي أحدث الأبحاث والإنجازات المتقدمة بكفاءة عالية ودقة عالية وموثوقية عالية وأداء فائق. إنها أيضًا معدات اختبار أداء نظام تثبيت السكك الحديدية الموفرة للطاقة والصديقة للبيئة.
يستخدم هذا النظام بشكل أساسي في المختبر للصلابة الساكنة، وضغط الانبعاج، والمقاومة الطولية، واختبارات أداء التعب للسكك الحديدية عالية السرعة، والسكك الحديدية العادية، وأنظمة تجميع تثبيت النقل بالسكك الحديدية في المناطق الحضرية، والصلابة الساكنة والديناميكية، واختبار التعب للوسادات تحت السكك الحديدية (الوسائد المرنة)، واختبار المرساة اللولبية وغيرها من العناصر.

نموذج:
TBTTLKJ-1
المنتج العلامة التجارية:
TBTSCIETECH

توافر الحالة:



رسالتك

وصف المنتج

تعتمد منصة اختبار نظام تثبيت السكك الحديدية على المتطلبات الفنية لنظام تثبيت السكك الحديدية عالية السرعة والأداء الميكانيكي لنظام تثبيت النقل بالسكك الحديدية، ووفقًا للأكاديمية الصينية لعلوم السكك الحديدية عالية السرعة لمختبر تكنولوجيا مسارات السكك الحديدية، فإن تجربة التطبيق الناجحة لمركز فحص وإصدار شهادات السكك الحديدية الصينية للمؤسسات الوطنية لاختبار عبور السكك الحديدية مثل محطات فحص بناء السكك الحديدية، قد قامت بتحسين التصميم المشترك لتكنولوجيا التحميل المؤازر الكهروهيدروليكي التي يتم التحكم فيها بواسطة الحواسيب الصغيرة وتكنولوجيا تحميل التعب النابض الكهروهيدروليكي. إنها أحدث الأبحاث والتطوير بكفاءة عالية ودقة عالية وموثوقية عالية وأداء فائق. إنها أيضًا معدات اختبار أداء نظام تثبيت السكك الحديدية الموفرة للطاقة والصديقة للبيئة.

يستخدم هذا النظام بشكل أساسي في المختبر لاختبارات الصلابة الساكنة، وضغط الانبعاج، والمقاومة الطولية، واختبارات أداء التعب للسكك الحديدية عالية السرعة، والسكك الحديدية العادية السريعة، وأنظمة تجميع تثبيت السكك الحديدية الحضرية ، والصلابة الساكنة والديناميكية، واختبار تعب منصات السكك الحديدية (الوسائد المرنة)، واختبار المرساة اللولبية وغيرها من العناصر.

سمات

يشمل بشكل رئيسي:

1 محطة تحميل هيدروليكية مشتركة للضغط والنبض

1 منصة اختبار الصب

مجموعتان من إطارات قنطرة التحميل الديناميكية والثابتة

1 250 كيلو نيوتن مشغل تحميل التعب النبضي أحادي الاتجاه

مجموعتان من مشغلات التحميل المؤازرة ثنائية الاتجاه بقوة 150 كيلو نيوتن

1 مجموعة من نظام التحكم في حمل التعب النابض

1 مجموعة من نظام التحكم المؤازر للحمل الثابت

1 مجموعة من قياس قوة الاختبار ونظام الحصول على البيانات

مجموعة واحدة من أجهزة استشعار قياس إزاحة الصلابة الديناميكية والثابتة

مجموعة واحدة من الأدوات (طريقة قياس الإزاحة المباشرة لـ 4 نقاط)

مواصفة

المواصفات الرئيسية:

1، نظام تحميل التعب النابض الكهروهيدروليكي

أقصى قوة اختبار لنظام التعب	250 كيلو نيوتن
دقة قوة الاختبار	± 1%
تقلب قوة الاختبار الديناميكي	≥ 2% خ
الحد الأقصى لتردد العمل الديناميكي	60 ملم / 4 هرتز
الحد الأقصى لضغط عمل النظام	20 ميجا باسكال
الحد الأقصى قياس الإزاحة لنطاق	150mm
دقة قياس النزوح	دقة أفضل من 0.01 ملم كرر دقة ± 0.01 مم دقة العرض ± 1%
نطاق تردد العمل	ستبليس قابل للتعديل بشكل مستمر 2-8 هرتز
الحد الأقصى للإزاحة النابضة	ستبليس قابل للتعديل بشكل مستمر 800 مل / ج
التحكم في سرعة المغزل الرئيسي	سرعة متغيرة التردد بدون خطوات دقة سرعة مستقرة بنسبة 0.1% معدل تغير السرعة 0.1% دقة قياس السرعة 1 دورة في الدقيقة
قياس أوقات الاختبار	التكنولوجيا الكهرومغناطيسية المضادة للتدخل 1time /rev ؛ السعة القصوى 108 إيقاف التشغيل مسبقًا، والتخزين التلقائي في حالة انقطاع التيار الكهربائي
قوة المحرك الرئيسي للمحطة الهيدروليكية	22 كيلو واط
قنوات اختبار التعب	5 قنوات (يمكن إجراء اختبارات التعب المتزامنة بنقطة واحدة أو متعددة النقاط)

** ملاحظة: يجب استشارة مشغل 250 كيلو نيوتن بشكل منفصل

2 ، نظام التحميل الثابت ذو المؤازرة الكهروهيدروليكية في اتجاهين

أقصى قوة اختبار ثابتة	150 كيلو نيوتن
دقة قوة الاختبار	± 0.5% (10-100% خ)
اختبار قرار القوة	± 200000 ياردة
الحد الأقصى للسكتة الدماغية	± 75 ملم دقة العرض: 0.5% FS
نطاق سرعة التحميل	50-600 كيلو نيوتن / دقيقة
هيكل المحرك	مكبس مقطع عرضي موحد، قضيب مزدوج، عمل مزدوج للشد والضغط، مزود بمفصلة عالمية؛

3، نظام التحكم المؤازر الكهروهيدروليكي

قرار النزوح	0.001 ملم
نطاق قياس النزوح	± 5 مم (إجمالي السكتة الدماغية 10 مم) القرار ± 0.001 مم دقة لا تقل عن 0.005 مم؛
طريقة تركيب جهاز قياس الإزاحة	تركيب قاعدة مغناطيسية
بطاقة اقتناء مستشعر الإزاحة/التشوه	4 قنوات
الموصلات وكابلات الإشارة	4 مجموعات
وضع التحكم في نظام المؤازرة	يمكن تبديل وضع التحكم في الحلقة المغلقة للقوة والإزاحة والتشوه بسلاسة؛
دقة اختبار القوة بمعدل سرعة ثابت	± 1% من قيمة الإعداد
دقة قوة الاختبار المستمر	± 1% من قيمة الإعداد
دقة الإزاحة بمعدل سرعة ثابت	± 1% من قيمة الإعداد
دقة النزوح المستمر	± 1% من قيمة الإعداد
الحد الأقصى لتكرار أخذ العينات	100 ميجا هرتز
تحكم أ/د، د/أ القرار	16 بت
مع وظيفة حماية حد معلمة الاختبار .

4, تحميل الإطار

حجم منصة الصب	حوالي 4000 × 2000 × 300
حجم الإطار العملاقة	حوالي 2000 × 550 × 3000
نموذج تركيب المحرك	نوع معلق
نموذج تركيب عينة اختبار	أفقي
