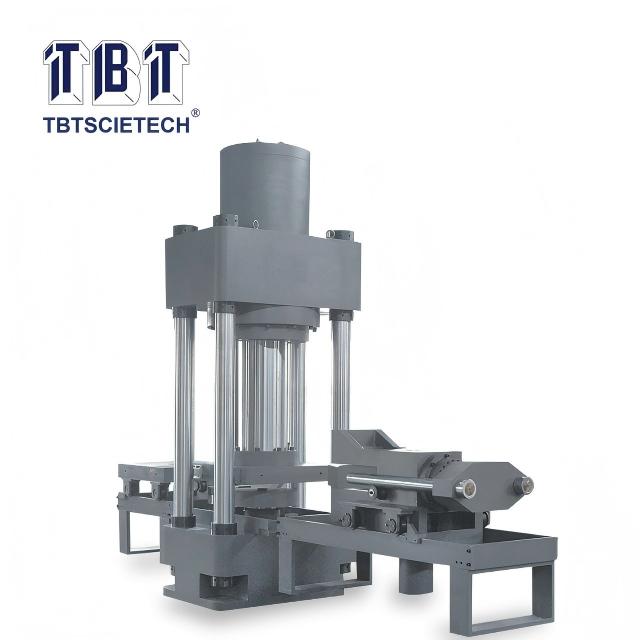

آلة اختبار قص الضغط مع التحكم في الكمبيوتر الشخصي

إنها معدات اختبار المواد عالية الدقة التي تعتمد محرك مصدر الطاقة الهيدروليكي، وتكنولوجيا التحكم المؤازرة الكهروهيدروليكية، والحصول على بيانات الكمبيوتر ومعالجتها، ويمكنها تحقيق التحكم في الحلقة المغلقة والكشف التلقائي. يتكون هيكلها الرئيسي من إطار الاختبار الرئيسي، وإطار القص، وإطار قياس الزاوية، ومصدر الزيت الرئيسي (مصدر الطاقة الهيدروليكية)، ونظام التحكم الكهربائي، وما إلى ذلك. الحد الأقصى لقوة الاختبار هو 10000 كيلو نيوتن، ودقة آلة الاختبار هي المستوى 1.

إنه يستخدم بشكل أساسي لاختبار مقاومة الضغط المحوري والقطري لمختلف ألواح الجسر والمحامل المطاطية للحوض في ظل الظروف المعقدة للضغط ومقاومة القص. - اختبارات ميكانيكا القص والزاوية. يمكنه اختبار قوة الضغط، ومعامل الضغط المرن، وأداء ترابط القص، ومقاومة شيخوخة القص، ومعامل الاحتكاك، والزاوية وغيرها من اختبارات المحامل المطاطية، ويمكنه أيضًا اختبار مواد أخرى مثل الخرسانة، ومعامل المرونة واختبار أداء الضغط.

تلبي آلة الاختبار وملحقاتها متطلبات المعايير التالية:

GB/T2611-2007 'المتطلبات الفنية العامة لآلات الاختبار'

GB/T3159-2008 'آلة الاختبار العالمية الهيدروليكية'

JB/T11582-2013 'آلة اختبار الضغط والقص'

GB20688.4-2007 'المحمل المطاطي الجزء 4: المحمل المطاطي العادي'

GB/T17955-2009 'الشروط الفنية للمحامل الكروية'

JT/T4-2004 'محمل مطاطي للوحة جسر الطريق السريع'

JT/T391-2009 'محمل مطاطي لحوض جسر الطريق السريع'

TB/T1893-2006 'محمل مطاطي للوحة جسر السكك الحديدية'

TB/T2331-2013 'محمل حوض جسر السكة الحديد'

TB/T3320-2013 'محمل كروي لجسر السكك الحديدية'

أ.  الوحدة الرئيسية

الجزء الرئيسي للآلة عبارة عن هيكل إطار عمودي مكون من أربعة أعمدة، والذي يتكون بشكل أساسي من قاعدة، وعمود، وشعاع علوي، وأسطوانة زيت رئيسية، ولوحة ضغط علوية وسفلية، وجهاز رفع لوحة الضغط السفلي، وسكة توجيه، وجهاز قياس التشوه، وما إلى ذلك.

هيكل السكك الحديدية دليل مجزأة، وسهلة لتثبيت قطعة الاختبار.

تتميز ألواح الضغط العلوية والسفلية بقوة وصلابة عالية، مما يلبي متطلبات المعايير ذات الصلة ويضمن دقة نتائج الاختبار.

خلية تحميل مثبتة أسفلها، سهلة التركيب والتفريغ والصيانة.

ب.  إطار القص

جزء القص عبارة عن هيكل إطار قوة رد فعل عائم، والذي يتكون بشكل أساسي من دعامة سكة توجيه، وأسطوانة تحميل أفقية، وإطار قص، وأسطوانة عائمة، وجهاز سحب إطار القص.

نظام السحب الكهربائي، يمكنه سحب مجموعة كاملة من أجهزة القص للتحرك على طول المسار وهو مجهز بجهاز توصيل إضافي، وهو مناسب لاستبدال لوحة السحب الأفقية لأغراض مختلفة.

من السهل معايرة جهاز التحميل الأفقي لهيكل إطار قوة التفاعل والتحقق من الحمل الأفقي.

ج.  رف الزاوية

سطح التلامس لقضيب المكبس لأسطوانة الزيت ولوحة الزاوية عبارة عن رأس كروي وهيكل مقعد كروي، ويتم ضبط موضع سطح التلامس تلقائيًا أثناء الاختبار.

د.  خزانة الزيت

خزانة مصدر زيت مؤازر متكاملة، تتكون من خزان زيت، محرك مؤازر، محرك غير متزامن ثلاثي الطور، مضخة غطاس، مضخة تروس مستوردة، مرشح، مجموعة لوحة الصمام، إلخ. نظام مصدر الزيت المؤازر لديه خرج مستقر، ضوضاء منخفضة، وخزانة مصدر الزيت. التكامل مرتفع، مساحة الأرضية صغيرة، والتشغيل والمراقبة مريحة.

تحتوي خزانة مصدر الزيت على أربع مجموعات من مجموعات مضخات الزيت المستقلة، والتي يمكن اختيارها وفقًا لعناصر الاختبار المختلفة للعمل من أجل تقليل استهلاك الطاقة وتوفير الموارد.

مجموعتان من مجموعات مضخات زيت المحرك المؤازر، تحقق الحمل المحوري لأسطوانة الزيت الرئيسية وإمداد أسطوانة زيت التحميل الأفقي لإطار القص، يمكن لمجموعة مضخة زيت المحرك المؤازر ضبط حجم زيت الإخراج وسرعة المحرك تلقائيًا أثناء الاختبار، مما يقلل من استهلاك الطاقة والتحكم الفعال في نفس الوقت درجة حرارة الزيت.

يعتمد التحميل المحوري لأسطوانة الزيت الرئيسية هيكل التحكم المزدوج لمضخات الزيت السريعة والبطيئة، ويتم توفير الرفع السريع بدون تحميل والرفع التلقائي أثناء الاختبار من خلال نظامين مستقلين لإمداد الزيت.

هـ.  نظام التحكم

يتضمن نظام القياس والتحكم جهاز كمبيوتر، وكل مستشعر حمل، وكل مستشعر إزاحة، وكل مستشعر تشوه، وجهاز تحكم مؤازر متعدد القنوات وبرمجيات، وما إلى ذلك، مع دقة تحكم عالية وموثوقية جيدة. يستخدم نظام القياس والتحكم واجهة اتصال Ethernet عالية السرعة للتواصل مع الكمبيوتر. لديها طرق تحكم متعددة مثل الحمل والإزاحة وعرض الشاشة لمنحنيات اختبار متعددة لقوة الاختبار والإزاحة والتشوه. يمكنه تحقيق التبديل السلس لنماذج التحكم والبيانات التعسفية متعددة القنوات. يقرأ.

تتم إدارة بيانات الاختبار بواسطة قاعدة بيانات قياسية ويمكن الوصول إليها حسب الرغبة. يمكنه تحقيق إعادة تحليل بيانات الاختبار والمنحنيات، والتوسيع الجزئي وإعادة تحرير البيانات، ويمكنه حساب الخواص الميكانيكية المختلفة للمادة تلقائيًا، وطباعة تقرير اختبار كامل ومنحنى، ويمكن أن يوفر واجهة بيانات الشبكة.

يحتوي نظام القياس والتحكم على مجموعة متنوعة من وظائف الحماية المحدودة، مثل: حماية الحمل الزائد لقيمة القوة، وحماية السرعة الزائدة لقناة القوة، وحماية حد الأسطوانة الهيدروليكية، وما إلى ذلك.

يمكن للمستخدم برمجة نظام القياس والتحكم وفقًا لاحتياجات الاختبار، مثل التحميل الدوري، والاحتفاظ بقوة الاختبار، وما إلى ذلك.

1. إطار التحميل مع  أسطوانة مثبتة في الأسفل، مع محرك تروس دودي ...............  مجموعة واحدة
2. خزانة التحكم  .............................................................................. مجموعة واحدة
2.2 مضخة زيت الضغط العالي NACHI Japan Fujikoshi ........................................  مجموعة واحدة
3. مستشعر هيدروليكي عالي الدقة ........................................................................... 1 قطعة
4. وحدة تحكم محمولة  .............................................................................. 1 قطعة 5.
نظام قياس الإزاحة  الخطية .............................................................. 1 مجموعة
6. مجموعة من الملحقات:

6.1 مشبك تثبيت الشد للمسطح (0-20 مم)  ............................................... مجموعة واحدة
6.2 مشبك تثبيت الشد للجولة (φ13-φ26 مم،  φ26-φ40 مم)................................ مجموعة واحدة لكل
6.3 فك تثبيت الضغط  (200*200 مم)    .............................................................. مجموعة واحدة
6.4. جهاز الثني (قطر المسافة البينية 40 مم)  ........................................................... مجموعة واحدة
7. برنامج تحكم خاص للاختبار .............................................................. مجموعة واحدة
8. Lenovo PC .............................................................................. مجموعة واحدة
9. طابعة HP A4  ........................................................................... مجموعة واحدة
