TBTGPR-MIMO
TBTSCIETECH
| توافر الحالة: | |
|---|---|

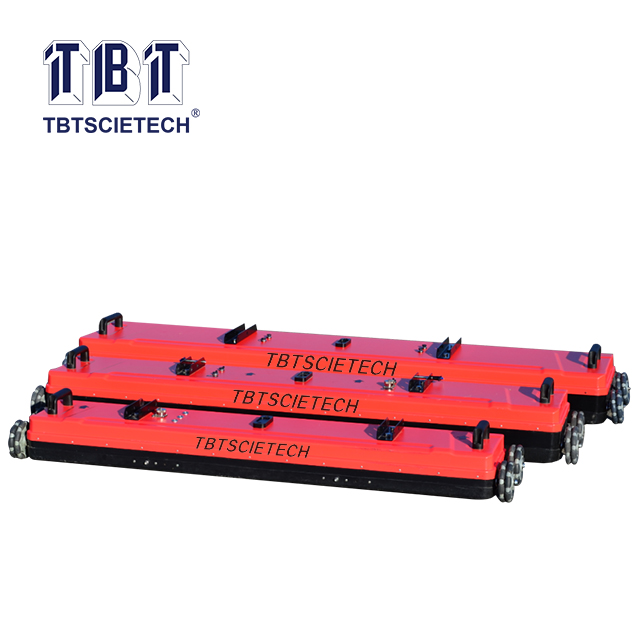

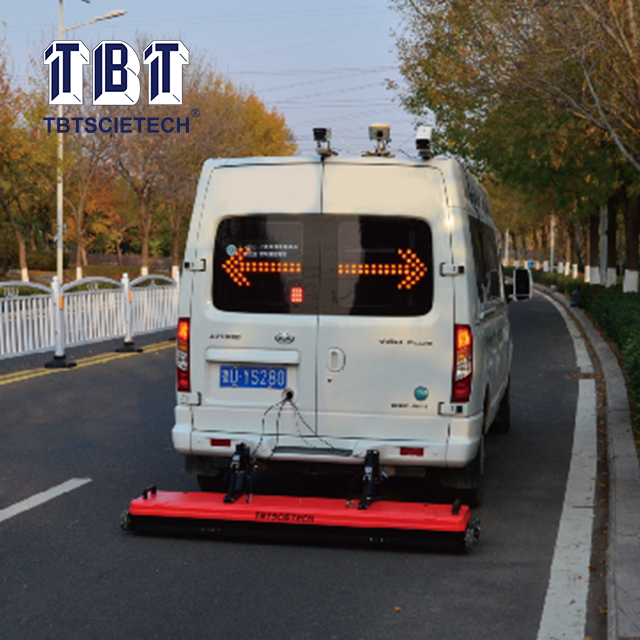

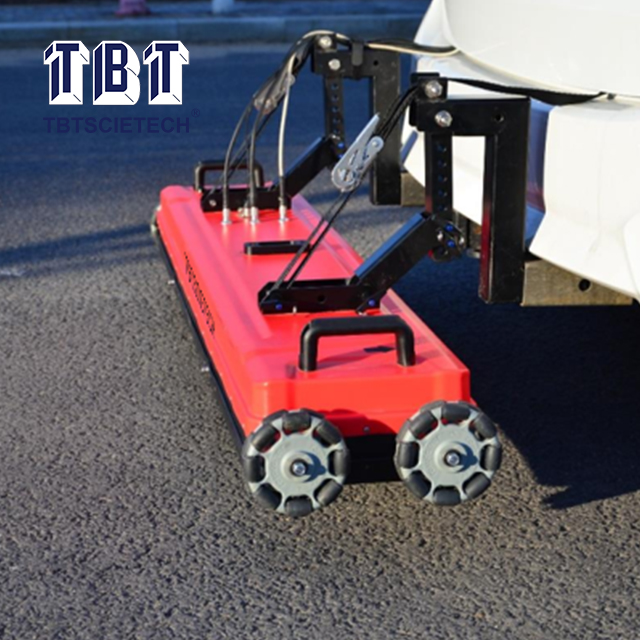

نظام صفيف GPR TBTGPR-MIMO 3D هو عبارة عن نظام مكافحة متعددة المدخلات المضادة للوحدة ، ويتميز بتصميم مكافحة الازلياج من الدرجة العسكرية أكثر ملاءمة ومرونة لاستخدامه ، حتى في البيئات المعقدة ، لا يزال نظام الرادار يعمل بشكل ثابت وموثوق. يضمن توحيد القناة المثالي تأثير التصوير الجيد ، ويتميز بملاءمة لتجهيز البيانات وحكم التصوير والموقع. يمكن استخدامه على نطاق واسع في الكشف عن التصوير للمطار والنفق والطريق السريع وحفظ المياه والجسر وهندسة المرافق والعسكرية وعلم الآثار.
نظام صفيف GPR TBTGPR-MIMO 3D هو عبارة عن نظام مكافحة متعددة المدخلات المضادة للوحدة ، ويتميز بتصميم مكافحة الازلياج من الدرجة العسكرية أكثر ملاءمة ومرونة لاستخدامه ، حتى في البيئات المعقدة ، لا يزال نظام الرادار يعمل بشكل ثابت وموثوق. يضمن توحيد القناة المثالي تأثير التصوير الجيد ، ويتميز بملاءمة لتجهيز البيانات وحكم التصوير والموقع. يمكن استخدامه على نطاق واسع في الكشف عن التصوير للمطار والنفق والطريق السريع وحفظ المياه والجسر وهندسة المرافق والعسكرية وعلم الآثار.
يستخدم Radar Series Series TBTGPR موجات الكهرومغناطيسية عالية التردد (من منخفضة إلى عالية) للحصول على معلومات تحت السطحية. يكتشف TBTGPR التغيرات في خصائص EM (السماحية العازلة ، الموصلية ، والنفاذية المغناطيسية) ، والتي هي في بيئة جيولوجية ، هي وظيفة من المواد الصخرية والمحتوى المائي والكثافة الكبيرة. يتم الحصول على البيانات عادة باستخدام الهوائيات الموضوعة على سطح الأرض أو في بئر أو في الهواء. يقوم هوائي الإرسال بإشعاع موجات EM التي تنتشر في السطح تحت السطحية وتنعكس من الحدود التي توجد بها تناقضات خاصية EM. يسجل هوائي GPR المستلم الموجات المنعكسة على مدى زمني يمكن اختياره. يتم حساب الأعماق إلى الواجهات العاكسة من أوقات الوصول في بيانات GPR إذا كانت سرعة انتشار EM في السطح تحت السطحي يمكن تقديرها أو قياسها.
يستخدم Radar Series Series TBTGPR موجات الكهرومغناطيسية عالية التردد (من منخفضة إلى عالية) للحصول على معلومات تحت السطحية. يكتشف TBTGPR التغيرات في خصائص EM (السماحية العازلة ، الموصلية ، والنفاذية المغناطيسية) ، والتي هي في بيئة جيولوجية ، هي وظيفة من المواد الصخرية والمحتوى المائي والكثافة الكبيرة. يتم الحصول على البيانات عادة باستخدام الهوائيات الموضوعة على سطح الأرض أو في بئر أو في الهواء. يقوم هوائي الإرسال بإشعاع موجات EM التي تنتشر في السطح تحت السطحية وتنعكس من الحدود التي توجد بها تناقضات خاصية EM. يسجل هوائي GPR المستلم الموجات المنعكسة على مدى زمني يمكن اختياره. يتم حساب الأعماق إلى الواجهات العاكسة من أوقات الوصول في بيانات GPR إذا كانت سرعة انتشار EM في السطح تحت السطحي يمكن تقديرها أو قياسها.
1. يتم دمج وحدة التحكم في الرادار ومجموعة الهوائي في الحجم الصغير والوزن الخفيف ، ويتميز باستهلاك منخفض للطاقة ؛
2. يتم استخدام كابل الشبكة الشامل لنقل البيانات ، وهو بسيط ومشترك ومريح ؛
3. إمدادات الطاقة الخارجية المتوافقة 10V-18V ؛
4. صفيف التردد الواحد ومجموعة متعددة التردد يضمن تمامًا متطلبات الكشف المختلفة ؛
5. نظام هوائي صفيف MIMO مع كثافة هوائي أعلى وعملية التكامل يمنح تأثير التصوير الجيد ؛
6. عملية الكشف السريع عن عملية واكتساب البيانات ، وتوحيد أفضل للقنوات وبيانات الملف الشخصي مع فترات زمنية حتى ؛
7. يمكن تثبيت برنامج الاستحواذ في الوقت الفعلي في أجهزة الكمبيوتر المحمولة أو محطات محمولة أخرى من أجل الحمل والاستخدام المريح ؛
8. برنامج الاستحواذ في الوقت الفعلي هو مع الوظائف الأساسية للتصفية ، وإزالة الإزاحة الصفرية ، والإزالة الخلفية والتصوير في الوقت الحقيقي ثلاثية الأبعاد ؛
9. النظام بذكاء تعديل معلمات الرادار لا الحاجة إلى التشغيل اليدوي.
10. عرض سرعة السيارة في الوقت الفعلي ، أكثر من التنبيه السريع وإنذار إشارة GPS الضعيفة ؛
11. وظيفة إعادة البيانات تسمح باستعادة عملية الاستحواذ بالكامل ؛
12. العرض في الوقت الفعلي ، ملف تعريف التقطيع في عمق محدد على مسار الكشف ، تكون نتيجة الكشف واضحة للغاية ؛
13. وفقًا لمعلومات موضع GPS ، عرض موقع GPS تلقائيًا للبيانات المخزنة ، وتصحيح خط المسح المتوقع وفقًا لـ LOCUS ، لتحقيق الكشف عن التغطية الكاملة ؛
14. يمكن للنظام أن يجعل الاستيفاء للمناطق المكتشفة بين خطوط المسح لتشكيل بيانات التغطية الكاملة ، ثم إخراج صورة بانوراما.
1. يتم دمج وحدة التحكم في الرادار ومجموعة الهوائي في الحجم الصغير والوزن الخفيف ، ويتميز باستهلاك منخفض للطاقة ؛
2. يتم استخدام كابل الشبكة الشامل لنقل البيانات ، وهو بسيط ومشترك ومريح ؛
3. إمدادات الطاقة الخارجية المتوافقة 10V-18V ؛
4. صفيف التردد الواحد ومجموعة متعددة التردد يضمن تمامًا متطلبات الكشف المختلفة ؛
5. نظام هوائي صفيف MIMO مع كثافة هوائي أعلى وعملية التكامل يمنح تأثير التصوير الجيد ؛
6. عملية الكشف السريع عن عملية واكتساب البيانات ، وتوحيد أفضل للقنوات وبيانات الملف الشخصي مع فترات زمنية حتى ؛
7. يمكن تثبيت برنامج الاستحواذ في الوقت الفعلي في أجهزة الكمبيوتر المحمولة أو محطات محمولة أخرى من أجل الحمل والاستخدام المريح ؛
8. برنامج الاستحواذ في الوقت الفعلي هو مع الوظائف الأساسية للتصفية ، وإزالة الإزاحة الصفرية ، والإزالة الخلفية والتصوير في الوقت الحقيقي ثلاثية الأبعاد ؛
9. النظام بذكاء تعديل معلمات الرادار لا الحاجة إلى التشغيل اليدوي.
10. عرض سرعة السيارة في الوقت الفعلي ، أكثر من التنبيه السريع وإنذار إشارة GPS الضعيفة ؛
11. وظيفة إعادة البيانات تسمح باستعادة عملية الاستحواذ بالكامل ؛
12. العرض في الوقت الفعلي ، ملف تعريف التقطيع في عمق محدد على مسار الكشف ، تكون نتيجة الكشف واضحة للغاية ؛
13. وفقًا لمعلومات موضع GPS ، عرض موقع GPS تلقائيًا للبيانات المخزنة ، وتصحيح خط المسح المتوقع وفقًا لـ LOCUS ، لتحقيق الكشف عن التغطية الكاملة ؛
14. يمكن للنظام أن يجعل الاستيفاء للمناطق المكتشفة بين خطوط المسح لتشكيل بيانات التغطية الكاملة ، ثم إخراج صورة بانوراما.
لا. | غرض | Ger-Mimo 900a / 14rs | Ger-Mimo 400a / 10rs | Ger-Mimo 200a / 8rs |
1 | أرقام القناة | 14 | 10 | 8 |
2 | عمق الكشف | ≥1.0m | ≥2.5m | ≥4.0m |
3 | تغطية العرض | 150 سم | 175 سم | 200 سم |
4 | اكتشاف السرعة | ≥25 كم/ساعة (فاصل 5 سم للمسح الضوئي） | ≥16 كم/ساعة (فاصل 5 سم للمسح) | ≥20km/ساعة (فاصل 5 سم للمسح) |
5 | مقاس | 150x30x15cm | 175x32x20cm | 210x45x20cm |
6 | وزن | ≤20 كجم | ≤25 كجم | ≤30 كجم |
7 | استهلاك الطاقة | ≤20W | ≤20W | ≤20W |
8 | مزود الطاقة | تم تثبيت طاقة بطارية الليثيوم الخارجي 10 فولت ~ 18 فولت | ||
9 | نوع الصفيف | صفيف هوائي ميمو | ||
10 | بايت/د | 16 بت | ||
11 | وضع نتيجة الكشف | بيانات الكشف ثنائية الأبعاد ، شريحة التصوير ثلاثية الأبعاد | ||
12 | بيئة | -20 ℃ ~+50 ℃ ، درجة حرارة التخزين: -40 ℃ ~+60 ℃ | ||
أنواع الهوائي | تردد المركز | عرض النبض | نطاق العمق | العمق المرجعي | تطبيقات الهوائي |
هوائي اقتران الأرض | 900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7M | تفتيش جودة البطانة/وضع النفق ، وفحص أمراض الطريق ، واكتشاف هيكل المبنى |
400MHz | 2.5ns | 1 ~ 4M | 2.5m | تفتيش بطانة/وضع جودة نفق ، الكشف عن أمراض الطريق ، الكشف عن المنفعة ، الحفاظ على المياه والكشف عن هندسة الطاقة الكهرومائية | |
200 ميجا هرتز | 5ns | 1 ~ 6M | 4M | الكشف عن أمراض الطريق ، وفحص جودة العكس ، والكشف عن المنفعة ، وحفظ المياه وهندسة الطاقة الكهرومائية ، والمسح الجيولوجي | |
ملاحظة مهمة: يرتبط عمق الاختراق للهوائي ارتباطًا وثيقًا بتوصيل الوسيلة ، وكلما ارتفعت الموصلية ، كلما كان عمق اختراق الهوائي. سوف ينخفض عمق الاختراق بشكل حاد في الطين الرطب. العمق المخترق أعلاه هو تحت الحالة المطلقة للقيمة النظرية ؛ | |||||
لا. | غرض | Ger-Mimo 900a / 14rs | Ger-Mimo 400a / 10rs | Ger-Mimo 200a / 8rs |
1 | أرقام القناة | 14 | 10 | 8 |
2 | عمق الكشف | ≥1.0m | ≥2.5m | ≥4.0m |
3 | تغطية العرض | 150 سم | 175 سم | 200 سم |
4 | اكتشاف السرعة | ≥25 كم/ساعة (فاصل 5 سم للمسح الضوئي） | ≥16 كم/ساعة (فاصل 5 سم للمسح) | ≥20km/ساعة (فاصل 5 سم للمسح) |
5 | مقاس | 150x30x15cm | 175x32x20cm | 210x45x20cm |
6 | وزن | ≤20 كجم | ≤25 كجم | ≤30 كجم |
7 | استهلاك الطاقة | ≤20W | ≤20W | ≤20W |
8 | مزود الطاقة | تم تثبيت طاقة بطارية الليثيوم الخارجي 10 فولت ~ 18 فولت | ||
9 | نوع الصفيف | صفيف هوائي ميمو | ||
10 | بايت/د | 16 بت | ||
11 | وضع نتيجة الكشف | بيانات الكشف ثنائية الأبعاد ، شريحة التصوير ثلاثية الأبعاد | ||
12 | بيئة | -20 ℃ ~+50 ℃ ، درجة حرارة التخزين: -40 ℃ ~+60 ℃ | ||
أنواع الهوائي | تردد المركز | عرض النبض | نطاق العمق | العمق المرجعي | تطبيقات الهوائي |
هوائي اقتران الأرض | 900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7M | تفتيش جودة البطانة/وضع النفق ، وفحص أمراض الطريق ، واكتشاف هيكل المبنى |
400MHz | 2.5ns | 1 ~ 4M | 2.5m | تفتيش بطانة/وضع جودة نفق ، الكشف عن أمراض الطريق ، الكشف عن المنفعة ، الحفاظ على المياه والكشف عن هندسة الطاقة الكهرومائية | |
200 ميجا هرتز | 5ns | 1 ~ 6M | 4M | الكشف عن أمراض الطريق ، وفحص جودة العكس ، والكشف عن المنفعة ، وحفظ المياه وهندسة الطاقة الكهرومائية ، والمسح الجيولوجي | |
ملاحظة مهمة: يرتبط عمق الاختراق للهوائي ارتباطًا وثيقًا بتوصيل الوسيلة ، وكلما ارتفعت الموصلية ، كلما كان عمق اختراق الهوائي. سوف ينخفض عمق الاختراق بشكل حاد في الطين الرطب. العمق المخترق أعلاه هو تحت الحالة المطلقة للقيمة النظرية ؛ | |||||
