TBTGPR-20
TBTSCIETECH
| توافر الحالة: | |
|---|---|
TBTGPR Series Ground Ground Radar هو نظام GPR متعدد الاستخدامات يوفر مزيجًا مختلفًا للكشف عن التطبيق في الطرق السريعة ، والطرق ، وبناء الأنفاق ، والرصف ، والبناء ، أو الجسور ، أو الحفاظ على المياه ، والبلديات أو العسكرية.

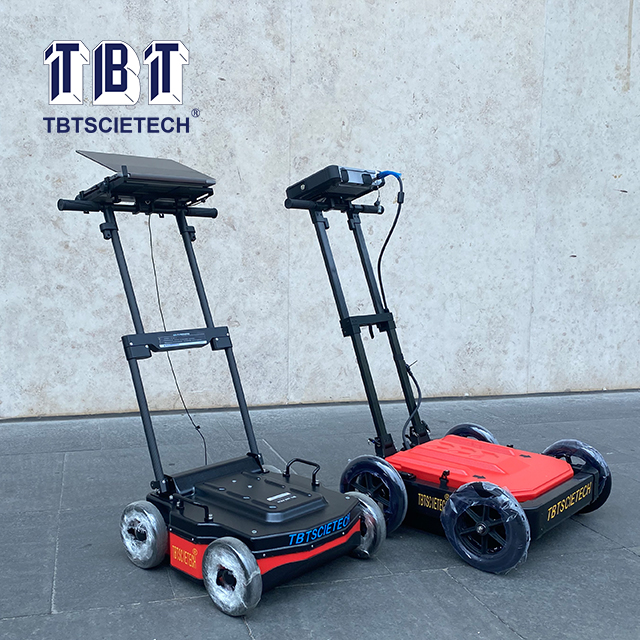

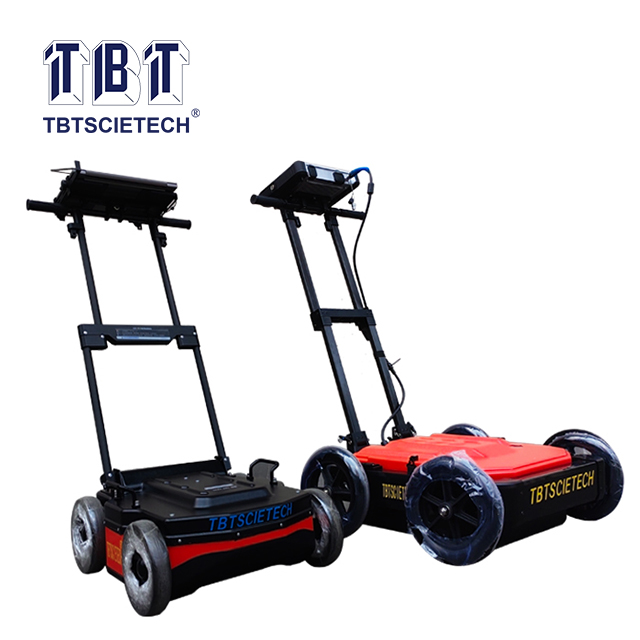

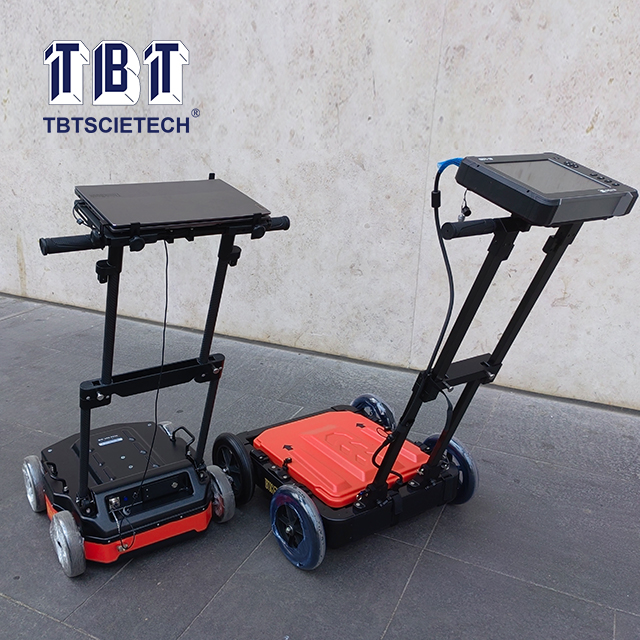

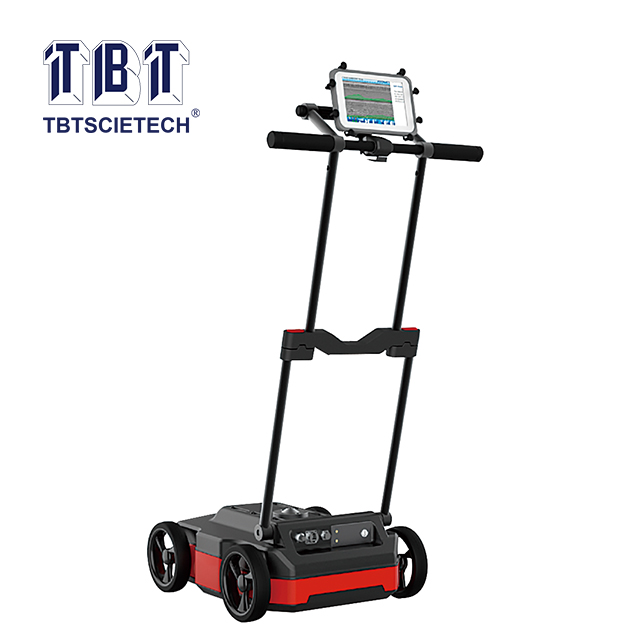

TBTGPR-20 هو محمول مع عربة خاصة للكشف عن الأنابيب ، والتي تجهز بهوائي 200 ميجا هرتز و 600 ميجا هرتز ، لجعل الكشف أكثر دقة.
TBTGPR Series Ground Ground Radar هو نظام GPR متعدد الاستخدامات يوفر مزيجًا مختلفًا للكشف عن التطبيق في الطرق السريعة ، والطرق ، وبناء الأنفاق ، والرصف ، والبناء ، أو الجسور ، أو الحفاظ على المياه ، والبلديات أو العسكرية.
TBTGPR-20 هو محمول مع عربة خاصة للكشف عن الأنابيب ، والتي تجهز بهوائي 200 ميجا هرتز و 600 ميجا هرتز ، لجعل الكشف أكثر دقة.
يستخدم رادار TBTGPR-20 موجات كهرومغناطيسية عالية التردد (من التردد المنخفض إلى ارتفاع) للحصول على معلومات تحت السطحية. يكتشف TBTGPR التغيرات في خصائص EM (السماحية العازلة ، الموصلية ، والنفاذية المغناطيسية) ، والتي هي في بيئة جيولوجية ، هي وظيفة من المواد الصخرية والمحتوى المائي والكثافة الكبيرة. يتم الحصول على البيانات عادة باستخدام الهوائيات الموضوعة على سطح الأرض أو في بئر أو في الهواء. يقوم هوائي الإرسال بإشعاع موجات EM التي تنتشر في السطح تحت السطحية وتنعكس من الحدود التي توجد بها تناقضات خاصية EM. يسجل هوائي GPR المستلم الموجات المنعكسة على مدى زمني يمكن اختياره. يتم حساب الأعماق إلى الواجهات العاكسة من أوقات الوصول في بيانات GPR إذا كانت سرعة انتشار EM في السطح تحت السطحي يمكن تقديرها أو قياسها.
يستخدم رادار TBTGPR-20 موجات كهرومغناطيسية عالية التردد (من التردد المنخفض إلى ارتفاع) للحصول على معلومات تحت السطحية. يكتشف TBTGPR التغيرات في خصائص EM (السماحية العازلة ، الموصلية ، والنفاذية المغناطيسية) ، والتي هي في بيئة جيولوجية ، هي وظيفة من المواد الصخرية والمحتوى المائي والكثافة الكبيرة. يتم الحصول على البيانات عادة باستخدام الهوائيات الموضوعة على سطح الأرض أو في بئر أو في الهواء. يقوم هوائي الإرسال بإشعاع موجات EM التي تنتشر في السطح تحت السطحية وتنعكس من الحدود التي توجد بها تناقضات خاصية EM. يسجل هوائي GPR المستلم الموجات المنعكسة على مدى زمني يمكن اختياره. يتم حساب الأعماق إلى الواجهات العاكسة من أوقات الوصول في بيانات GPR إذا كانت سرعة انتشار EM في السطح تحت السطحي يمكن تقديرها أو قياسها.
وحدة تحكم GPR | وحدة تحكم قناة مزدوجة |
هوائي متوافق | TBTGPR سلسلة الهوائيات |
قناة العمل | 2 القنوات |
السلطة تستهلك | 40W |
بتات ADC | 16 بت |
سرعة المسح الأقصى | 512 المسح/s (رقم نقاط أخذ العينات هو 512) |
رقم نقاط أخذ العينات | 256 ، 512 ، 1024 ، 2048 ، 4096 ، 8192 |
الحد الأقصى لتردد التردد | 800 كيلو هرتز |
جمع أوضاع | وضع الوقت ووضع المسافة ووضع قياس النقطة |
نطاق الرياح الزمنية | 1 ~ 8000ns |
نطاق الكسب | -10db ~ 160dB |
وظائف المعالجة في الوقت الحقيقي | تصحيح صفر الانحراف ، ترشيح التنوب ، تصفية IIR ، إزالة الخلفية ، المتوسط بين الطرق ، البيانات المفرطة |
وحدة تحكم GPR | وحدة تحكم قناة مزدوجة |
هوائي متوافق | TBTGPR سلسلة الهوائيات |
قناة العمل | 2 القنوات |
السلطة تستهلك | 40W |
بتات ADC | 16 بت |
سرعة المسح الأقصى | 512 المسح/s (رقم نقاط أخذ العينات هو 512) |
رقم نقاط أخذ العينات | 256 ، 512 ، 1024 ، 2048 ، 4096 ، 8192 |
الحد الأقصى لتردد التردد | 800 كيلو هرتز |
جمع أوضاع | وضع الوقت ووضع المسافة ووضع قياس النقطة |
نطاق الرياح الزمنية | 1 ~ 8000ns |
نطاق الكسب | -10db ~ 160dB |
وظائف المعالجة في الوقت الحقيقي | تصحيح صفر الانحراف ، ترشيح التنوب ، تصفية IIR ، إزالة الخلفية ، المتوسط بين الطرق ، البيانات المفرطة |
أنواع الهوائي | تردد المركز | عرض النبض | نطاق العمق | العمق المرجعي | تطبيقات الهوائي |
هوائي اقتران الأرض | 200 ميجا هرتز | 5ns | 1 ~ 6M |
4M
| |
600 ميجا هرتز | 1.6ns | 0 ~ 3M | 1.5m | الكشف عن أمراض الطريق ، وفحص جودة العكس ، والكشف عن المنفعة ، وحفظ المياه وهندسة الطاقة الكهرومائية ، والمسح الجيولوجي | |
ملاحظة مهمة: يرتبط عمق الاختراق للهوائي ارتباطًا وثيقًا بتوصيل الوسيلة ، وكلما ارتفعت الموصلية ، كلما كان عمق اختراق الهوائي. سوف ينخفض عمق الاختراق بشكل حاد في الطين الرطب. العمق المخترق أعلاه هو تحت الحالة المطلقة للقيمة النظرية. | |||||
أنواع الهوائي | تردد المركز | عرض النبض | نطاق العمق | العمق المرجعي | تطبيقات الهوائي |
هوائي اقتران الأرض | 200 ميجا هرتز | 5ns | 1 ~ 6M |
4M
| |
600 ميجا هرتز | 1.6ns | 0 ~ 3M | 1.5m | الكشف عن أمراض الطريق ، وفحص جودة العكس ، والكشف عن المنفعة ، وحفظ المياه وهندسة الطاقة الكهرومائية ، والمسح الجيولوجي | |
ملاحظة مهمة: يرتبط عمق الاختراق للهوائي ارتباطًا وثيقًا بتوصيل الوسيلة ، وكلما ارتفعت الموصلية ، كلما كان عمق اختراق الهوائي. سوف ينخفض عمق الاختراق بشكل حاد في الطين الرطب. العمق المخترق أعلاه هو تحت الحالة المطلقة للقيمة النظرية. | |||||
الوحدة الرئيسية
وحدة التحكم
C. هوائي*2pcs
D. عربة
كابل

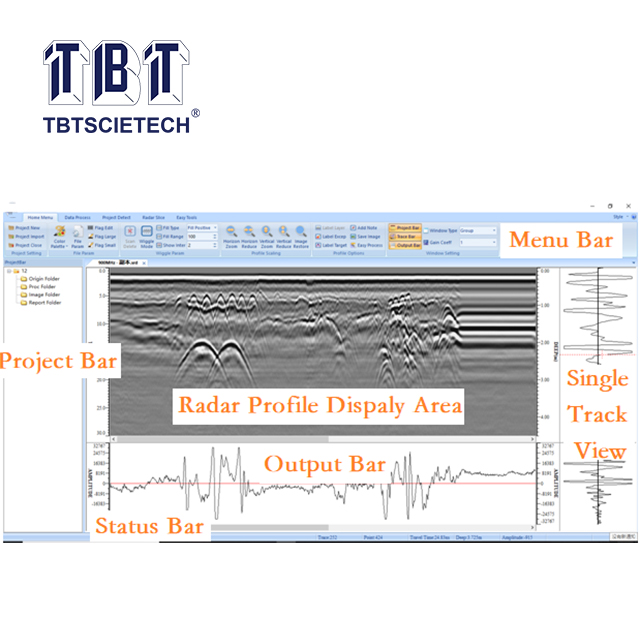

F.Software (الحصول على البيانات وتحليلها)
دليل G.instruction
الوحدة الرئيسية
وحدة التحكم
C. هوائي*2pcs
D. عربة
كابل
F.Software (الحصول على البيانات وتحليلها)
دليل G.instruction
