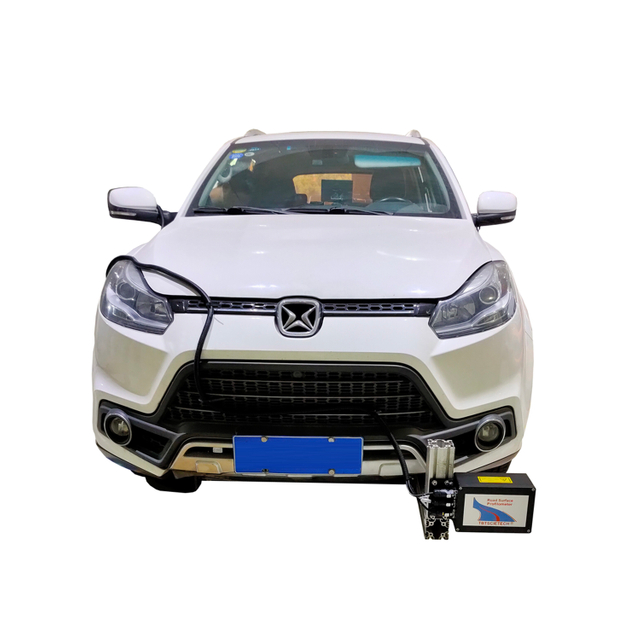

استطلاعات رأي سطح الطريق لمعدات البناء

1

مشروع الاختبار

توازن الرصيف ، عمق الهيكل ، مسار العجلة.

2

الليزر (التعادل / مسار العجلة)

Riftek (من جمهورية بيلاروسيا)

لا يوجد نموذج ليزر متساوي.

RF603 125/500

نموذج ليزر عجلة المسار لا.

RF603 245/1000

تكرار

9.4 كيلو هرتز

تطهير الأرض

375/745 ملم

نطاق القياس

± 250/500 مم

دقة

＜ 0.05 مم

مستوى الحماية

IP 67

دقة

＜ 0.5 مم

3

ليزر عمق الهيكل

حدة

(من الولايات المتحدة)

نموذج الليزر

AR700-8RP

تطهير الأرض

300 ملم

نطاق القياس

± 100 مم

دقة

0.01 مم

مستوى الحماية

IP 67

الخطية

± 0.03٪

FS

4

تواصل

واجهة إيثرنت

5

مستشعر التسارع

لانس (من الولايات المتحدة الأمريكية)

نطاق القياس

± 3 جرام

دقة

0.00002 جرام

تكرار

0.7 ～ 2000 هرتز

6

مستشعر المسافة

OMRON (من اليابان)

عدد النبض

2000 نبضة / منعطف

مستوى الحماية

IP67

دقة القياس

± 0.5 م / كم

7

فترة أخذ العينات

≥1 مم

8

دقة اختبار المقطع الرأسي

＜ 0.5 مم

9

الطول الموجي المقطع الرأسي

1 مم 200 م

10

نطاق IRI

0 ～ 20 م / كم

11

قرار IRI

0.1 م / كم

12

قرار SMTD

0.01 مم

13

دقة SMTD

0.05 مم

14

نطاق اختبار مسار العجلات

0 ～ 200 ملم

15

دقة اختبار مسار العجلات

0.1 ملم

16

عرض حارة المقطع العرضي

3500 مم

17

مقاس

الجزء الأساسي: 1.6 م

الجزء القابل للإزالة: 164 مللي متر

18

سرعة الاختبار

IRI

30 ～ 80 كم / ساعة

SMTD

30 ～ 70 كم / ساعة

مسار عجلة

30 ～ 80 كم / ساعة

1

مقياس سطح الطريق

(نظام اختبار لجودة الرصف)

تعيين

1

2

كتيب الإرشادات

قطعة

1
