Profiler على سطح الطريق (RSP) من الشركة المصنعة للصين

إن خشونة الرصيف ، باعتبارها العامل الرئيسي للأحمال الديناميكية التي من حركة المركبات ، يمكن أن تعجل تدهور الرصيف وكذلك البلى من المركبات. باستخدام RSP ، يمكن تحديد خشونة الرصيف على أنها IRI.

يمكن استخدام TBTPQL مع وحدات مختلفة لقياس المعلمات الأخرى للرصيف ، مثل SMTD/MPD ، RUT وما إلى ذلك والتي يمكن أن تفعلها طراز TBTPQL-A/C/D.

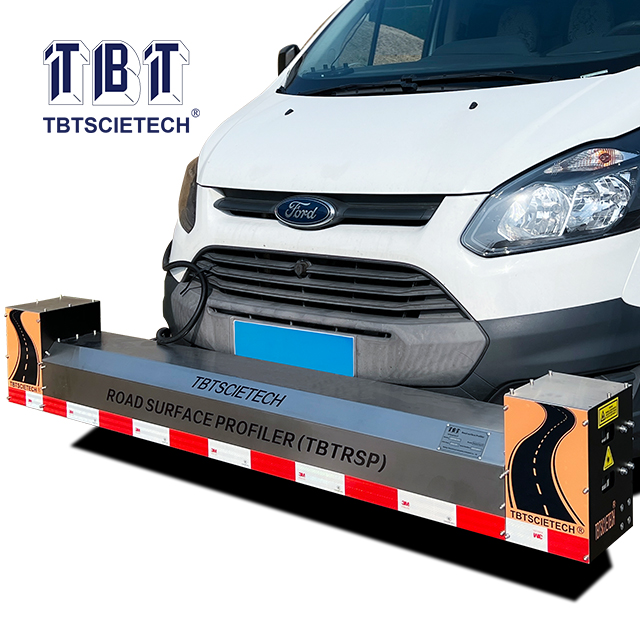

TBTPQL Series Series Road Surface Profiler (RSP) يعتمد مجموعة مستشعر الليزر ومجموعة التسارع لقياس المظهر الجانبي الطولي ؛ إنه جهاز قياس مستمر لجمع بيانات حالة الرصيف.

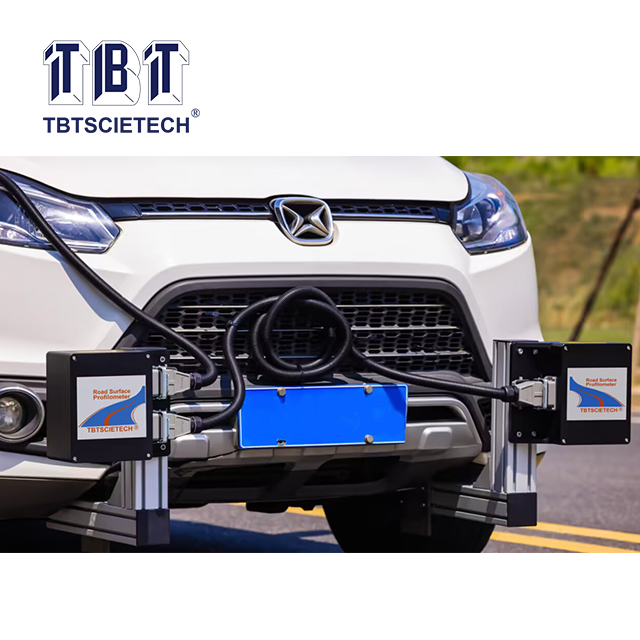

إنه جهاز قياس مستمر في الوقت الفعلي يتم تثبيته في مقدمة السيارة ، وسهولة التثبيت والتشغيل ؛

يمكن تجهيز TBTPQL Series Series Surface Surface Profiler (RSP) مع الأجهزة لتحقيق قياس تلف الطرق مثل اكتشاف الكراك (LCMS).

يستخدم هذا الجهاز على نطاق واسع لفحص جودة الطريق السريع ، الرصيف ، طريق تشغيل المطار ، إلخ.

TBTPQL Series Series Road Surface Profiler (RSP) يعتمد مجموعة مستشعر الليزر ومجموعة التسارع لقياس المظهر الجانبي الطولي ؛ إنه جهاز قياس مستمر لجمع بيانات حالة الرصيف.

إلى جانب IRI ، يمكن استخدام RSP مع وحدات مختلفة لقياس المعلمات الأخرى للرصيف ، مثل SMTD/MPD ، RUT وما إلى ذلك والتي يمكن أن تفعلها طراز TBTPQL-A/C/D.

إنه جهاز قياس مستمر في الوقت الفعلي يتم تثبيته في مقدمة السيارة ، وسهولة التثبيت والتشغيل ؛

يمكن تجهيز TBTPQL Series Series Surface Surface Profiler (RSP) مع الأجهزة لتحقيق قياس تلف الطرق مثل اكتشاف الكراك (LCMS).

1. النظام المعياري ، سهل للصيانة ؛

2. جمع البيانات في الوقت الفعلي لـ IRI ، σ ، RN ، RQI ، SMTD/MPD ، RUT ، السرعة إلخ.

3. الاختبار بسرعة حركة المرور يتيح القياس والتوفير بشكل أسرع ؛

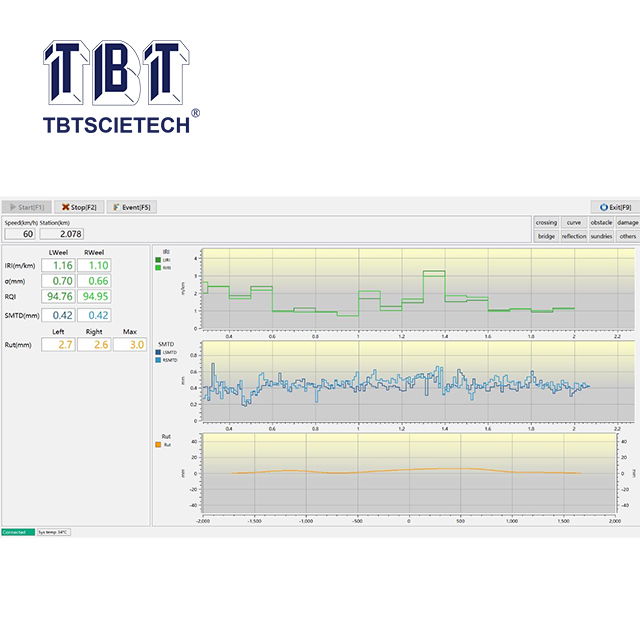

4. عرض الرسم البياني في الوقت الحقيقي ؛

5. يعتمد المستشعر المستورد ومقياس التسارع

6. غلاف حارة عرض 3500 ملم

7. اتفاقات التنميط ASTM E950 من الفئة 1 ؛

8. التكيف مع برنامج تحليل الطرف الثالث مثل Proval

9. مع GPS مدمج ، احصل على التنسيق في الوقت الفعلي (لنموذج TBTPQL-A/D/F)

10. مع تثبيت DMI على العجلة الخلفية ، من السهل مسح المسافة ؛

11. يمكن تمديد مستشعر الليزر حتى 17 ٪ و MIN. إلى 7pcs.

لا .	وصف	مواصفة
1	مشروع الاختبار	IRI ، RN ، SMTD (MPD)
2	ليزر (IRI/RUT)	ريفتيك (من جمهورية بيلاروسيا)
	IRI ليزر نموذج رقم.	RF603 125/500
	طراز ليزر روت لا.	RF603 245/1000
	تكرار	9.4 كيلو هرتز
	خلوص الأرض	375/745mm
	نطاق القياس	± 250/500mm
	دقة	＜ 0.05 مم
	مستوى الحماية	IP 67
	دقة	＜ 0.5 مم
3	SMTD ليزر	المفتاح
	نموذج الليزر	LK-G400
	خلوص الأرض	400mm
	رد التردد	20khz
	نطاق القياس	± 100mm
	دقة	0.05mm
	مستوى الحماية	IP 67
	الخطي	± 0.1 ٪ FS
4	تواصل	واجهة Ethernet
5	مستشعر التسارع	لانس (الولايات المتحدة الأمريكية)
	نطاق القياس	± 10g
	دقة	0.00008g
	تكرار	0.7 ~ 7700Hz
6	مستشعر المسافة	أومرون
	عدد النبض	2000pulse/turn
	مستوى الحماية	IP54
	قياس الدقة	± 0.5m/كم
7	فاصل أخذ العينات	≥1mm
8	دقة اختبار القسم العمودي	＜ 0.5 مم
9	طول الموجة العمودي	1mm ~ 200m
10	نطاق IRI	0 ~ 20m/km
11	قرار IRI	0.1m/km
12	قرار SMTD	0.01mm
13	دقة SMTD	0.05mm
14	نطاق اختبار مسار العجلات	0 ~ 200mm
15	قرار اختبار المسار العجل	0.1mm
16	عرض مقطع المقطع العرضي	3500mm
17	مقاس	الجزء الأساسي: 1.6 م جزء قابل للإزالة: 164mm
18	سرعة الاختبار
	iri	0 ~ 100km/ساعة
	SMTD	0 ~ 70 كم/ساعة
	مسار العجلات	0 ~ 70 كم/ساعة

A. الوحدة الرئيسية (سلسلة TBTPQL) --- نحن ندعم وحدات مخصصة ، مثل ، 7pcs ، 11pcs ؛

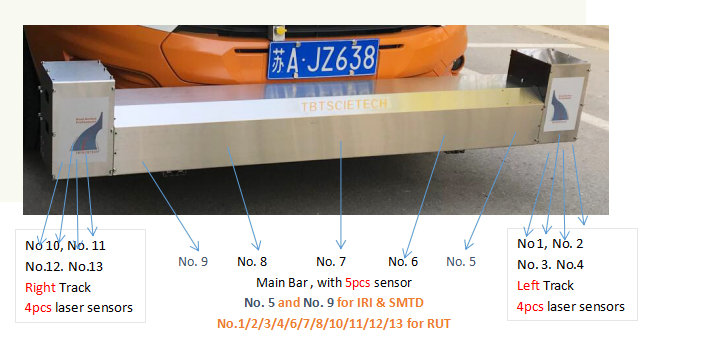

*A-1 TBTPQL-A: 13PCS SESSER (DUAL IRI / DUAL SMTD / RUT)

A-2 TBTPQL-B: 1PC مستشعر الليزر (IRI واحد)

*A-3 TBTPQL-C: 1PC مستشعر ليزر (IRI/ SMTD واحد)

*A-4 TBTPQL-D: 2PCS مستشعر الليزر (IRI/SMTD مزدوج)

A-5 TBTPQL-E: 2PCS مستشعر الليزر (Dual IRI + Dual SMTD)

*A-6 TBTPQL-G: 2PCS مستشعر الليزر (IRI المزدوج)

* تعني عناصر البيع الشعبية

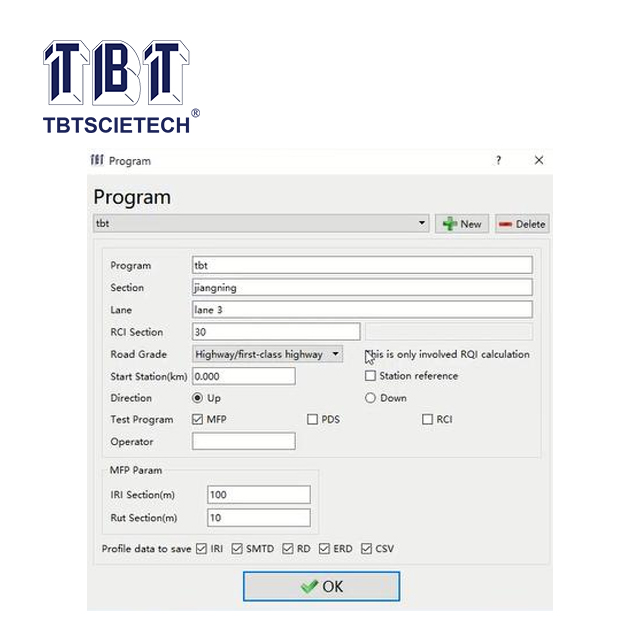

B. الكمبيوتر المحمول (Lenovo Brand / مع تثبيت برامج الحصول على البيانات ومعايرة) بيانات المعايرة)

C. معايرة كتلة

D. DMI مع الكابل

E. مربع الأدوات

أجزاء F.Spare

إكسسوارات G.Refit (لتعديل الجرار)
