يعد اختبار استخراج البيتومين عبارة عن حجر الزاوية في ضمان الجودة في بناء الإسفلت والرصيف ، مما يضمن أن الخليط القار المستخدم في الطرق والممرات والطرق السريعة يفي بمواصفات التصميم للمتانة والمرونة والأداء. مع نمو متطلبات البنية التحتية ، أصبحت اختبارات استخراج البيتومين الدقيقة والموحدة ضرورية لمختبرات البناء ومرافق مراقبة الجودة في جميع أنحاء العالم.
ستستكشف هذه المقالة بعمق ماهية الاختبار القياسي لاستخراج البيتومين ، بما في ذلك مبادئ العمل والمعدات وإجراءات الاختبار وطرق الحساب والأهمية في مشاريع البنية التحتية الحديثة. كما أنه سيحلل دور Nanjing T-Bota Scietech Instruments & Equipment Co. ، Ltd. في توفير أدوات اختبار استخراج البيتومين الموثوقة والمتوافقة مع المعيار للمختبرات العالمية.
استخراج البيتومين هو عملية فصل البيتومين (موثق الإسفلت) من خليط الإسفلت لتحديد النسبة المئوية الدقيقة للبيتومين الموجودة في المزيج. هذه العملية أمر بالغ الأهمية لـ:
التحقق من أن المزيج يلبي مواصفات التصميم.
تحليل جودة الأرصفة الحالية.
دعم البحث وتطوير مواد الإسفلت المتقدمة.
المساعدة في التحقيقات الجنائية من فشل الرصيف.
يؤثر محتوى البيتومين بشكل كبير على خصائص مثل المتانة والمرونة ومقاومة التثبيت ، وقابلية الرطوبة للأرصفة.
يعد تحديدًا دقيقًا لمحتوى البيتومين ضروريًا لـ:
مراقبة الجودة: يضمن أن مزيج الإسفلت يتوافق مع متطلبات التصميم أثناء البناء. تقييمات الصيانة: تقييم محتوى الموثق في الأرصفة الحالية لإعادة التأهيل أو تصميم التراكب. يحدد المشكلات المتعلقة بالموثق التي تسبب تدهور الرصيف المبكرة. من خلال إجراء اختبارات استخراج البيتومين الموحدة ، يمكن أن تساعد المختبرات في تحسين عمر البنية التحتية للطرق وأداءها مع ضمان كفاءة التكلفة في استخدام المواد.
على الصعيد العالمي ، تسترشد إجراءات استخراج البيتومين بالعديد من المعايير الرئيسية ، بما في ذلك ASTM و Aashto و IS و EN. توفر هذه المعايير بروتوكولات مفصلة لضمان الاتساق والدقة والتكرار في الاختبارات المختبرية ، والتي تعتبر حاسمة لمراقبة الجودة ، والبحث ، وتحليل الطب الشرعي في صناعة الإسفلت. الطرق القياسية شائعة الاستخدام هي:
طرق الاختبار القياسية للاستخراج الكمي للبيتومين من مخاليط الرصف البيتوميني ،
تحدد هذه الإجراءات القياسية لاستخراج البيتومين من مخاليط الإسفلت باستخدام المذيبات مثل الترايكلور إيثيلين (TCE). يستخدم على نطاق واسع في الولايات المتحدة ودول أخرى تتبع إرشادات ASTM. تضمن الطريقة أن يتم فصل البيتومين تمامًا عن الإجمالي ، مما يوفر قياسًا دقيقًا لمحتوى البيتومين. هذا المعيار ضروري للتحقق من أن مخاليط الإسفلت تلبي متطلبات التصميم المحددة ولتقييم أداء الأرصفة الحالية.
تم تصميم هذا المعيار الكمي للوثق الإسفلت من الإسفلت المزيج الساخن (HMA)
خصيصًا للاستخدام في الولايات المتحدة ويتم اعتماده على نطاق واسع من قبل وكالات النقل الفيدرالية والولائية. يوفر Aashto T164 تعليمات مفصلة لاستخراج موثق الإسفلت من الإسفلت المزيج الساخن باستخدام مزيج من المذيبات والتحريض الميكانيكي. تضمن الطريقة أن عملية الاستخراج شاملة ومتسقة ، مما يوفر بيانات موثوقة لمراقبة الجودة وتحليل الطب الشرعي. هذا المعيار مهم بشكل خاص لضمان أن خلطات الإسفلت تلبي مواصفات الأداء ولتحقيق فشل الرصيف.
الطرق القياسية الهندية لتحديد محتوى البيتومين بواسطة طريقة الطرد المركزي ،
يحدد هذا المعيار الهندي الإجراء لتحديد محتوى البيتومين في مخاليط الإسفلت باستخدام طريقة الطرد المركزي. طريقة الطرد المركزي هي تقنية سريعة وفعالة تفصل البيتومين عن الكلي من خلال تطبيق قوة الطرد المركزي. يستخدم هذا المعيار على نطاق واسع في الهند والبلدان الأخرى التي تتبع إرشادات قياسية هندية (IS). يوفر طريقة سريعة ودقيقة لقياس محتوى البيتومين ، وهو أمر ضروري لمراقبة الجودة والبحث في صناعة الإسفلت.
المعيار الأوروبي لتحديد محتوى البيتومين عن طريق الاستخراج
يوفر هذا المعيار الأوروبي إجراءً مفصلاً لتحديد محتوى البيتومين في مخاليط الإسفلت عن طريق الاستخراج. تتضمن هذه الطريقة استخدام المذيبات لحل البيتومين من الركام ، تليها الترشيح وتبخر المذيبات. يستخدم هذا المعيار على نطاق واسع في جميع أنحاء أوروبا ويضمن أن خلطات الإسفلت تلبي المواصفات المطلوبة للمتانة والمرونة والأداء. إنها أداة أساسية لمراقبة الجودة والبحث في صناعة الإسفلت الأوروبية.
يتم استخدام عدة طرق لاستخراج البيتومين من مخاليط الإسفلت:
تستخدم طريقة استخراج الطرد المركزي على نطاق واسع في المختبرات لتحديد محتوى البيتومين:
يتم خلط عينة الإسفلت مع مذيب (عادة ما يكون ثلاثي كلورو إيثيلين أو التولوين).
يتم وضع الخليط في مستخرج الطرد المركزي ، والذي يدور بسرعات عالية (حتى 3600 دورة في الدقيقة).
قوة الطرد المركزي تفصل البيتومين المذاب عن الكلي.
تستمر العملية حتى يصبح مستخلص المذيب واضحًا.
ثم يتم تجفيف الركام ووزنه ، ويتم حساب محتوى البيتومين.
تستخدم عند تقييم خصائص الموثق المستردة:
بعد استخراج المذيبات ، يتم استرداد الموثق عن طريق التقطير.
يتم اختبار الموثق المسترد من أجل الاختراق واللزوجة ونقطة التليين والليونة.
شائع الاستخدام في دراسات الطب الشرعي ، وبحوث المواد المتقدمة ، وتصنيف أداء الموثق.
تحدد طريقة فرن الإشعال محتوى البيتومين عن طريق حرق الموثق:
يتم وضع عينة في الفرن عند ~ 538 درجة مئوية (1000 درجة فهرنهايت).
يحترق البيتومين ، ويتم وزن الإجمالي المتبقي.
يشير الفرق في الوزن إلى محتوى الموثق.

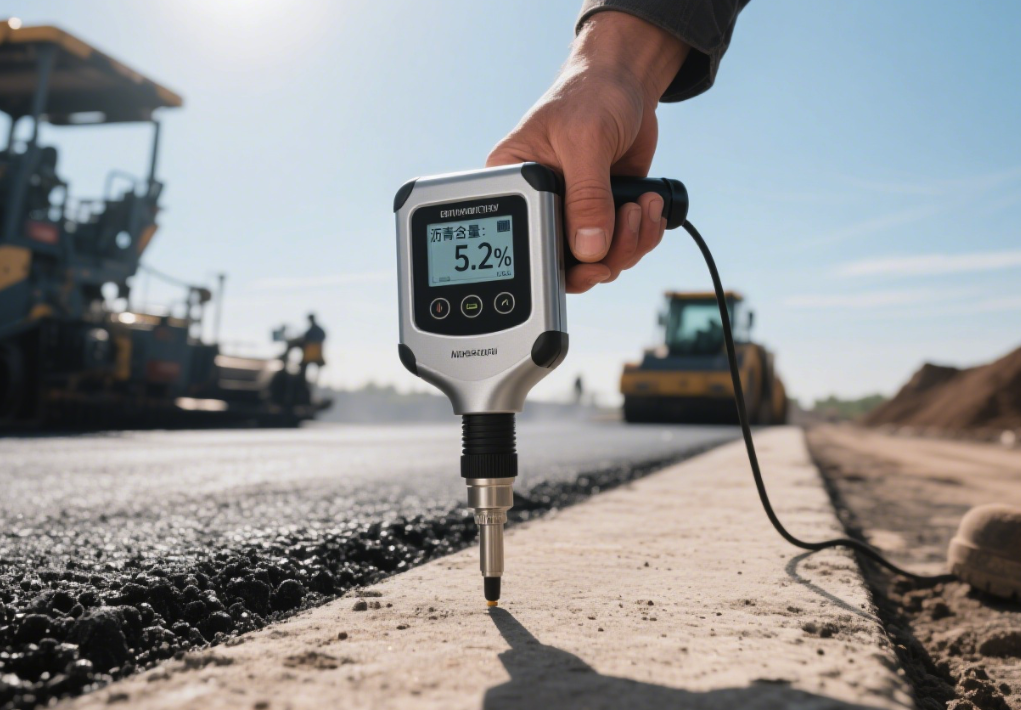

تقيس هذه الطريقة ذرات الهيدروجين في العينة باستخدام تحليل النيوترون لتقدير محتوى البيتومين ، مما يوفر خيار اختبار غير مدمر وسريع.
ميزة | طريقة الطرد المركزي | الاسترداد Abson | طريقة الاشتعال | مقياس نووي |
سرعة | معتدل (2-3 ساعات) | بطيء (خطوة استرداد إضافية) | سريع (~ 1 ساعة) | سريع جدا (حوالي 15 دقيقة) |
استرداد الموثق | ممكن | نعم | لا | لا |
استخدام المذيبات | نعم | نعم | لا | لا |
دقة | عالي | عالي | عالي | معتدل |
طلب | روتين QC ، R & D. | اختبار الموثق | QC ، القبول | QC |
التأثير البيئي | التخلص من المذيبات اللازمة | التخلص من المذيبات اللازمة | السيطرة الجسيمية | معالجة مشعة |
لإجراء اختبار استخراج البيتومين الموحد والدقيق ، تعد مجموعة من المعدات المتخصصة ضرورية. تلعب كل جزء من المعدات دورًا مهمًا في ضمان دقة وموثوقية نتائج الاختبار. فيما يلي نظرة عامة مفصلة على المعدات اللازمة:
مستخرج الطرد المركزي هو قطعة رئيسية من المعدات المستخدمة في طريقة الطرد المركزي لاستخراج البيتومين. تعمل بسرعات عالية ، وعادة ما تصل إلى 3600 ثورة في الدقيقة (دورة في الدقيقة) ، لفصل البيتومين عن الإجمالي باستخدام قوة الطرد المركزي. يجب أن يكون المستخرج قادرًا على الحفاظ على سرعة ثابتة خلال عملية الاستخراج لضمان نتائج دقيقة. وعادة ما يأتي مع مجموعة من أوعية الاستخراج والأغطية المصممة خصيصا لهذا الغرض.
يتم استخدام أوعية الاستخراج لعقد خليط الإسفلت أثناء عملية الاستخراج. هذه الأوعية مصنوعة عادة من الفولاذ المقاوم للصدأ ، وهو مقاوم للتآكل ويمكن أن يقاوم المواد الكيميائية المستخدمة في عملية الاستخراج. يجب أن يكون لكل وعاء غطاء آمن لمنع تبخر المذيبات وضمان السلامة. بالإضافة إلى ذلك ، تُستخدم حلقات المرشح لفصل المجاميع عن محلول البيتومين. يجب أن تكون هذه المرشحات على ما يرام بما يكفي للاحتفاظ بالجسم مع السماح لمحلول البيتومين بالمرور.
يعد التوازن الدقيق أمرًا ضروريًا لقياس وزن خليط الإسفلت بدقة والبيتومين المستخرج. يجب أن يكون للتوازن الحد الأدنى من الدقة 0.01 جرام لضمان قياسات دقيقة. يعد هذا المستوى من الدقة ضروريًا لحساب النسبة المئوية الدقيقة للبيتومين في الخليط ، مما يؤثر بشكل مباشر على مراقبة الجودة وتقييم الأداء للأسفلت.
يتم استخدام أكواب مقاومة للمذيبات للتعامل مع المذيبات وتخزينها أثناء عملية الاستخراج. يجب أن تكون هذه الأكواب مصنوعة من مواد مقاومة للمذيبات المستخدمة ، مثل الزجاج أو أنواع معينة من البلاستيك. يجب أيضًا تمييزها بمؤشرات الحجم لضمان قياس دقيق للمذيبات. يعد المناولة السليمة وتخزين المذيبات ضرورية لكل من السلامة ودقة عملية الاستخراج.
يتم استخدام فرن التجفيف لتجفيف الكلي بعد عملية الاستخراج. يجب أن يكون الفرن قادرًا على الحفاظ على درجة حرارة متسقة من 105 درجة مئوية إلى 110 درجة مئوية. يضمن نطاق درجة الحرارة هذا أن يتم تجفيف التجميع تمامًا دون تحلل البيتومين أو مكونات أخرى من الخليط. يجب أن يحتوي فرن التجفيف أيضًا على نظام تحكم في درجة الحرارة الموثوق به وجهاز توقيت لضمان أوقات التجفيف المتسقة.
اختبار استخراج البيتومين هو عملية فصل البيتومين (موثق الإسفلت) من خليط الإسفلت لتحديد النسبة المئوية الدقيقة للبيتومين الموجودة. من الأهمية بمكان التحقق من أن المزيج يلبي مواصفات التصميم ، وتحليل جودة الأرصفة الحالية ، ودعم البحث وتطوير مواد الإسفلت المتقدمة ، والمساعدة في التحقيقات الجنائية لفشل الرصيف. يضمن محتوى البيتومين الدقيق المتانة والمرونة والمقاومة الصاخبة ، وقابلية الرطوبة للأرصفة.
يؤثر محتوى البيتومين بشكل كبير على خصائص مثل المتانة والمرونة ومقاومة التثبيت ، وقابلية الرطوبة للأرصفة. يساعد التحديد الدقيق لمحتوى البيتومين على ضمان تلبية الأرصفة مواصفات التصميم وأن تؤدي جيدًا في ظل ظروف مختلفة.
ASTM D2172 / D2172M هي طريقة اختبار قياسية للاستخراج الكمي للبيتومين من مخاليط الرصف البيتوميني. يستخدم المذيبات مثل ترايكلور إيثيلين (TCE) لفصل البيتومين عن الإجمالي ، مما يضمن قياس دقيق لمحتوى البيتومين.
تتضمن طريقة الطرد المركزي خلط عينة الإسفلت مع مذيب ، ووضع الخليط في مستخرج الطرد المركزي ، ودورانه بسرعات عالية (حتى 3600 دورة في الدقيقة). تفصل قوة الطرد المركزي من البيتومين المذاب عن الإجمالي ، وتستمر العملية حتى يصبح مستخلص المذيب واضحًا. ثم يتم تجفيف الركام ووزنه ، ويتم حساب محتوى البيتومين.
يعد اختبار استخراج البيتومين ضروريًا لضمان جودة وأداء أرصفة الإسفلت ، وتمكين التحديد الدقيق لمحتوى الموثق ودعم تصميمات الرصيف الفعالة والصيانة وإعادة التدوير. طرق موحدة مثل ASTM D2172 ، AASHTO T164 ، و IS: 13826 ضمان الاتساق والموثوقية في الاختبار ، في حين تستمر التقدم في المعدات والتكنولوجيا في تحسين كفاءة الاختبار والسلامة البيئية.
توفر شركة Nanjing T-Bota Scietech Instruments & Equipment Co. ، Ltd. أدوات استخلاص البيتومين عالية الجودة والمتوافقة مع المختبرات في جميع أنحاء العالم ، ودعم تطوير البنية التحتية بدقة وموثوقية. إذا كنت على استعداد لتعزيز قدرات اختبار المختبر الخاصة بك من خلال أنظمة استخراج البيتومين المتقدمة ، فاتصل بـ T-Bota اليوم لاكتشاف كيف يمكننا دعم مشاريعك من خلال حلول الاختبار على مستوى عالمي.
