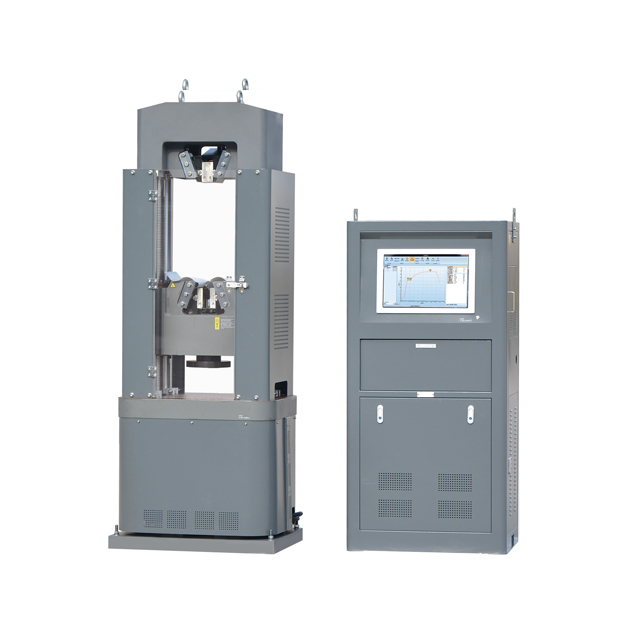

آلة اختبار الضغط العالمية الأوتوماتيكية الإلكترونية

آلة الاختبار الأوتوماتيكية العامة للضغط الإلكتروني تستخدم بشكل أساسي للمعدن والمواد غير المعدنية الشد والضغط والانحناء والقص وغيرها من الخصائص الميكانيكية.

نموذج:
سلسلة TBTUTM-CSI
المنتج العلامة التجارية:
TBTSCIETECH

TBTUTM-100CSI:	100 كيلو نيوتن
TBTUTM-300CSI:	300 كيلو نيوتن
TBTUTM-600CSI:	600 كيلو نيوتن
TBTUTM-1000CSI:	1000 كيلو نيوتن
توافر الحالة:



رسالتك

آلة اختبار الضغط العالمية الأوتوماتيكية الإلكترونية يستخدم بشكل أساسي في الشد المعدني والمواد غير المعدنية والضغط والانحناء والقص وغيرها من الخصائص الميكانيكية. إنها تعتمد تحكم مؤازر وتقوم بإجراء الاختبار بالكامل تلقائيًا.

تعتمد الآلات على جهاز كمبيوتر صناعي مريح وسهل التشغيل ؛برمجة مع مجموعة متنوعة من طرق التحكم تحميل ، إزاحة ، إجهاد ، إجهاد ، استطالة ، إلخ. اختبار البيانات باستخدام إدارة قواعد البيانات القياسية, تمكين بيانات الاختبار وتحليل المنحنى ، ثم تحرير التضخيم المحلي والبيانات يمكن أن تحدد الخصائص الميكانيكية للمادة تلقائيًا ، يمكنك طباعة تقرير الاختبار الكامل والمنحنيات.

تتكون الآلات من أربعة أعمدة اثنين أفسد عصا، هيكل إطار فضاء مزدوج ، تباعد مساحة الضغط والضغط قابل للتعديل كهربائياً ، طريقة تثبيت التثبيت الهيدروليكي التلقائي ، الإمساك ، موثوقة ومريحة. ، ولعب دورًا جيدًا في سحب عينة المخزن المؤقت.الجزء العلوي من تكوين المنصة وسياج المتانة العالي ، المسافة بين الاختبار وتشكيل عزل المشغل ، يمكن أن يضمن بشكل فعال سلامة المشغل.

أ. TBTUTM-CSI تعتمد السلسلة محرك مصدر الطاقة الهيدروليكي ، وتكنولوجيا التحكم المؤازرة الكهروهيدروليكية ، والحصول على بيانات الكمبيوتر ومعالجتها ، ومعدات اختبار المواد عالية الدقة

يمكنها تحقيق التحكم في الحلقة المغلقة والاختبار الأوتوماتيكي.

ب. وهي تتألف من الوحدة الرئيسية ، ومصدر الزيت (مصدر الطاقة الهيدروليكية) ، ونظام القياس والتحكم ، وأربعة أجزاء ، وقوة الاختبار القصوى 1000 كيلو نيوتن ، ومستوى دقة آلة الاختبار أفضل من مستوى واحد.

يمكن أن يفي بالمتطلبات الوطنية لاختبار الشد المعدني في متطلبات الاختبار القياسية ، ولكن أيضًا وفقًا للمعايير الأخرى للمواد أو المنتجات المختلفة من الشد والضغط والانحناء والقطع ، إلخ.

النتيجة بما في ذلك: قوة الشد وقوة الخضوع والأداء الآخر ؛

د. قوة الاختبار القصوى 100kN / 300kN / 600kN / 1000kN. مستوى الدقة أفضل من مستوى 1.

E. إنه عبارة عن 6 أعمدة ، وهيكل فضاء مزدوج ، ومساحة ممتدة بين الحزمة العلوية والحزمة السفلية ، ومساحة ضغط بين الشعاع السفلي ومنضدة الاختبار ، ومساحة الاختبار من خلال العجلة المسننة والمسمار الرئيسي الذي يدور الشعاع السفلي للتحرك لأعلى وأسفل للضبط تلقائيًا.تم تجهيز العارضتين العلوية والسفلية بفكوك تثبيت يتم التحكم فيها هيدروليكيًا.تم تجهيز النماذج القياسية بفكوك على شكل V ومسطحة لاختبار الشد العينات الأسطوانية والمسطحة.تم تجهيز الطرف السفلي للعارضة العرضية القياسية بلوحة الضغط ، ومنضدة الاختبار بهيكل كروي مع لوحة الضغط يمكنها إجراء اختبار الضغط.

و. وهي مصممة لتوسيع إمكانية تركيب تركيبات إضافية لإنجاز المزيد من الاختبارات.

مثل: يمكن استخدام أداة تثبيت البراغي للقيام بتمديد البرغي ،

مع أداة الانحناء يمكن إجراء اختبار الانحناء للقضيب المستدير أو اللوحة ،

مجهزة بتجهيزات القطع يمكن أن تقوم باختبار قوة القص الدائري ،

في مساحة الضغط مع أداة الانثناء والقص والتقسيم والمرونة يمكن إجراء اختبار كتلة الخرسانة والاسمنت.

	TBTUTM-100CSI	TBTUTM-300CSI
سعة：	100 كيلو نيوتن	300 كيلو نيوتن
درجة الدقة:	الصف 1	الصف 1
خطأ نسبي:	± 1٪	± 1٪
نطاق القياس الفعال：	1٪ -100٪ F · S(القياس الكامل)	1٪ -100٪ F · S(القياس الكامل)
نطاق قياس التشوه	1٪ -100٪ F · S	1٪ -100٪ F · S
يشير التشوه إلى خطأ نسبي	± 1٪	± 1٪
الخطأ النسبي للنزوح	± 1٪	± 1٪
قرار قياس النزوح	0.001 مم	0.001 مم
معدل الإجهاد الخطأ النسبي	± 2٪	± 2٪
خطأ نسبي للتحكم في معدل النزوح	± 1٪	± 1٪
نطاق تعديل التحكم في معدل الإجهاد	0.00025 / ثانية-0.0025 / ثانية	0.00025 / ثانية-0.0025 / ثانية
التحكم في معدل الإجهاد خطأ نسبي	± 2٪	± 2٪
ضغط, تشوه & نطاق التحكم في الإزاحة	0.3٪ -100٪ F · S	0.3٪ -100٪ F · S
الإجهاد والتشوه & الخطأ النسبي للإزاحة	≦ 1٪	≦ 1٪
سرعة رفع الشعاع الأوسط	320 مم / دقيقة	320 مم / دقيقة
المسافة بين الصوانى العلوية والسفلية	500 ملم	600 ملم
مسافة الشد	600 مم كحد أقصى	700 ملم كحد أقصى
المسافة الفعالة بين عمودين	380 ملم	380 ملم
تعطل المكبس	200 ملم	200 ملم
مكبس تحميل ماكس.سرعة	100 مم / دقيقة	120 مم / دقيقة
قطر العينة المستديرة	Φ6 مم-22 ملم	Φ10 ملم-32 ملم
قطر العينة المسطحة	0 مم -15 ملم	0 مم -20 ملم
المسافة القصوى بين اختبار الانحناء	300 ملم	300 ملم
مزود الطاقة	380VAC / 220VAC	380VAC / 220VAC

	TBTUTM-600CSI	TBTUTM-1000CSI
سعة：	600 كيلو نيوتن	1000 كيلو نيوتن
درجة الدقة:	الصف 1	الصف 1
خطأ نسبي:	± 1٪	± 1٪
نطاق القياس الفعال：	1٪ -100٪ F · S(القياس الكامل)	1٪ -100٪ F · S(القياس الكامل)
نطاق قياس التشوه	1٪ -100٪ F · S	1٪ -100٪ F · S
يشير التشوه إلى خطأ نسبي	± 1٪	± 1٪
الخطأ النسبي للنزوح	± 1٪	± 1٪
قرار قياس النزوح	0.001 مم	0.001 مم
معدل الإجهاد الخطأ النسبي	± 2٪	± 2٪
خطأ نسبي للتحكم في معدل النزوح	± 1٪	± 1٪
نطاق تعديل التحكم في معدل الإجهاد	0.00025 / ثانية-0.0025 / ثانية	0.00025 / ثانية-0.0025 / ثانية
التحكم في معدل الإجهاد خطأ نسبي	± 2٪	± 2٪
ضغط, تشوه & نطاق التحكم في الإزاحة	0.3٪ -100٪ F · S	0.3٪ -100٪ F · S
الإجهاد والتشوه & الخطأ النسبي للإزاحة	≦ 1٪	≦ 1٪
سرعة رفع الشعاع الأوسط	320 مم / دقيقة	320 مم / دقيقة
المسافة بين الصوانى العلوية والسفلية	600 ملم	600 ملم
مسافة الشد	700 ملم كحد أقصى	700 ملم كحد أقصى
المسافة الفعالة بين عمودين	375 ملم	455 ملم
تعطل المكبس	200 ملم	200 ملم
مكبس تحميل ماكس.سرعة	120 ملم / دقيقة	100 مم / دقيقة
قطر العينة المستديرة	Φ13 مم -Φ40 مم	Φ14 ملم -45 ملم
قطر العينة المسطحة	0 مم -20 ملم	0 مم -40 مم
المسافة القصوى بين اختبار الانحناء	300 ملم	300 ملم
مزود الطاقة	380VAC / 220VAC	380VAC / 220VAC
